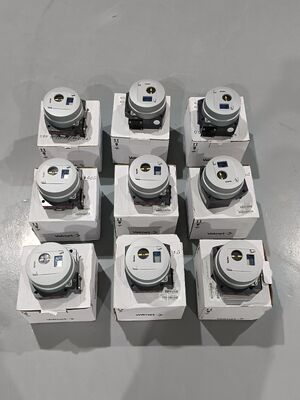

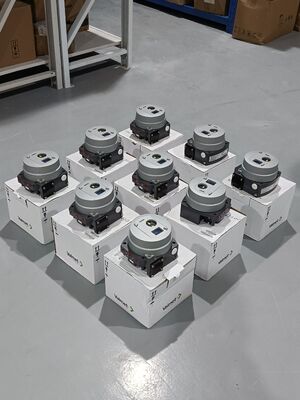

Controlador de Válvulas Inteligente Neles ND9000 con HART Fieldbus Certificado SIL 2 y Carcasa de Acero Inoxidable

Descripción general del producto

El Neles ND9000 es un controlador de válvulas inteligente basado en microcontrolador diseñado para el control preciso de actuadores neumáticos. Es un dispositivo alimentado por 4-20mA o bus de campo que compara continuamente la señal de comando de entrada con la posición real de la válvula y ajusta el actuador en consecuencia. El ND9000 está diseñado para operar en todos los actuadores de válvulas de control y en todas las áreas industriales.

La unidad utiliza medición de posición de válvula sin contacto, por lo que no hay piezas mecánicas de desgaste en la ruta de retroalimentación. Admite válvulas rotativas y lineales, y el mismo dispositivo se puede utilizar para actuadores de simple y doble efecto. La puesta en marcha es sencilla con la interfaz de usuario local (LUI) o la configuración remota DTM/EDD. Una función de calibración de 1 punto permite la instalación en válvulas que están en proceso sin interrumpir la operación.

El ND9000 está certificado SIL 2 por TÜV según IEC 61508. Cuenta con diagnósticos completos que incluyen autodiagnóstico, diagnóstico en línea, diagnóstico de rendimiento y diagnóstico de comunicación. El dispositivo almacena hasta 8000 alarmas en línea y recordatorios de mantenimiento con un período de retención de datos de 25 años. Los diagnósticos avanzados permiten a los operadores monitorear la fricción de la válvula, la fuerza del resorte y la condición de desgaste para el mantenimiento predictivo.

Especificaciones técnicas

Industria de aplicación

El Neles ND9000 se utiliza en petróleo y gas, procesamiento químico, generación de energía, pulpa y papel, minería y automatización industrial general. Las aplicaciones clave incluyen control de tuberías y actuadores, posicionamiento de válvulas de reactor, automatización de derivación de turbinas, regulación de flujo y control de flotación de minerales. El dispositivo se puede integrar con todos los principales sistemas DCS y admite kits de montaje para actuadores de terceros. Hay versiones aprobadas para aplicaciones marinas disponibles para aplicaciones en alta mar.

Problemas comunes

• Fallo de calibración debido a que la posición de la válvula está fuera de rango: Verifique la presión de suministro de aire. Para actuadores de doble efecto, establezca la presión aproximadamente 10 PSI por debajo del suministro mínimo esperado. Para actuadores de simple efecto, no exceda la presión nominal del actuador. Verifique que el clip H en la palanca de retroalimentación esté nivelado, recto y alineado con el eje de retroalimentación de la válvula; la desalineación causa errores de retroalimentación no lineales.

• ERR / Recorrido demasiado corto: El posicionador detectó que el cambio de ángulo del eje de retroalimentación física no alcanzó el umbral de medición eléctrica mínimo durante Autotune. Verifique el montaje y la alineación del enlace de retroalimentación.

• ERR / Desviación de control: La posición de la válvula se desvía del punto de ajuste más allá del límite configurado. Verifique si hay adherencia de la válvula, aumento de la fricción o problemas de suministro de aire.

• Advertencia de detección de caza: Se detectó oscilación de la válvula. Cambie el nivel de rendimiento a menos agresivo para estabilizar la válvula. Verifique que la capacidad de la válvula de corredera sea adecuada para el actuador.

• Fallo de calibración de posición: Verifique los parámetros de configuración y el montaje del controlador. Verifique que el eje del controlador esté correctamente alineado.

• Fallo del sensor de temperatura: Falló la medición de temperatura. La precisión de las mediciones se reduce. Reemplace el dispositivo ND en la próxima oportunidad de mantenimiento.

• Presión de suministro fuera de límites: La presión de suministro excedió las condiciones de operación especificadas. Verifique el regulador de suministro de aire y la salida del compresor.

Modelos de reemplazo

El Neles ND9000 es una plataforma madura de controlador de válvulas inteligente. Para instalaciones heredadas, los posicionadores de la serie ND7000 son predecesores directos; el ND9000 sirve como una actualización funcional con diagnósticos mejorados y opciones de bus de campo. Los ND9103HX8T y ND9106HX8T son variantes de modelo específicas dentro de la serie ND9000 que ofrecen certificación mejorada a prueba de explosiones. Para alternativas de otros proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
