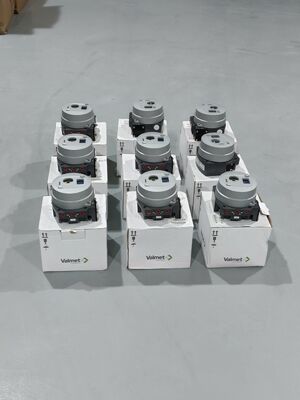

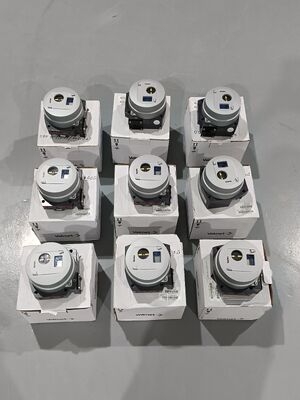

Posicionador de Válvula Inteligente Neles ND9000 con Certificación SIL 2 Fieldbus HART 6/7 y Medición de Posición de Válvula sin Contacto

Resumen del producto

El Neles ND9000 es un controlador de válvula inteligente basado en microcontroladores construido para un control neumático preciso del actuador.Funciona con una fuente de alimentación de 4-20mA o bus de campo y compara continuamente la señal de comando de entrada con la posición real de la válvula para ajustar el actuadorEl ND9000 funciona con todos los actuadores de válvulas de control y en todas las áreas industriales.

La unidad utiliza la medición sin contacto de la posición de la válvula, eliminando el desgaste mecánico en la ruta de retroalimentación.y el mismo dispositivo admite actuadores de acción simple y de acción dobleLa puesta en marcha es sencilla con la interfaz de usuario local (LUI) o la configuración remota DTM/EDD.Una característica de calibración de 1 punto permite la instalación en válvulas en proceso sin perturbar el funcionamiento.

El ND9000 posee la certificación SIL 2 de TÜV de acuerdo con IEC 61508.y diagnóstico de la comunicaciónEl dispositivo almacena hasta 8000 alarmas en línea y recordatorios de mantenimiento con un período de retención de datos de 25 años.y estado de desgaste para el mantenimiento predictivo.

Especificaciones técnicas

Industria de las aplicaciones

El Neles ND9000 sirve para el petróleo y el gas, el procesamiento químico, la generación de energía, la celulosa y el papel, la minería y la automatización industrial en general.posicionamiento de la válvula del reactorEl dispositivo se integra con todos los principales sistemas DCS y admite kits de montaje para cualquier actuador de terceros.Las versiones aprobadas por la Marina están disponibles para aplicaciones en alta mar.

Problemas comunes

• Fallo de calibración debido a la posición de la válvula fuera del rangoPara los actuadores de doble acción, establecer la presión aproximadamente 10 PSI por debajo del suministro mínimo esperado. Para los actuadores de acción simple, no exceder la presión nominal del actuador.Verifique que el H-Clip en la palanca de retroalimentación está nivelado, recta y alineada con el eje de retroalimentación de la válvula.

• ERR / Viaje demasiado corto: El posicionador detectó que el cambio de ángulo del eje de retroalimentación física no alcanzó el umbral mínimo de medición eléctrica durante el ajuste automático.

• ERR / Desviación de control: La posición de la válvula se desvía del punto de ajuste más allá del límite configurado.

• Advertencia de detección de caza: Se detecta oscilación de la válvula. Cambiar el nivel de rendimiento a menos agresivo para estabilizar la válvula. Verificar que la capacidad de la válvula del carrete es adecuada para el actuador.

• Calibración de la posición falló: Verifique los parámetros de configuración y el montaje del controlador.

• Fallo del sensor de temperatura: La medición de la temperatura falló. La precisión de las mediciones se reduce. Reemplace el dispositivo ND en la próxima oportunidad de mantenimiento.

• Presión de suministro fuera de los límites: La presión de suministro excedió las condiciones de funcionamiento especificadas.

Modelos de reemplazo

El Neles ND9000 es una plataforma madura de controladores de válvulas inteligentes.los posicionadores de la serie ND7000 son predecesores directos el ND9000 sirve como una actualización funcional con opciones de diagnóstico y bus de campo mejoradas. Los ND9103HX8T y ND9106HX8T son variantes de modelos específicos dentro de la serie ND9000 que ofrecen una certificación a prueba de explosión mejorada.rango de desplazamiento, y el protocolo de comunicación antes de ordenar.
