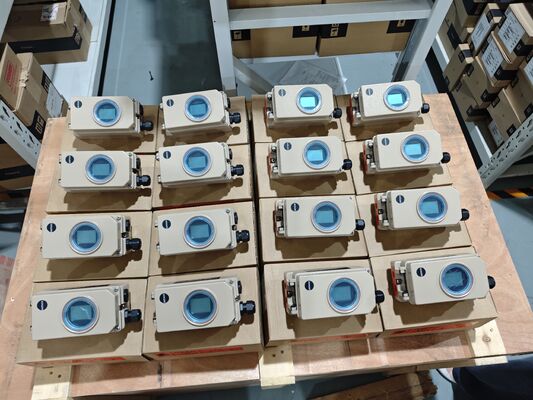

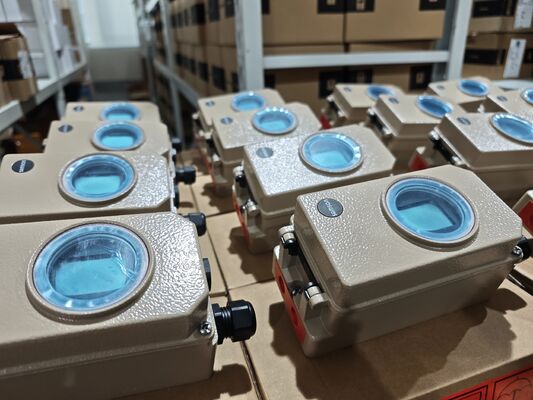

Posicionador Electroneumático Inteligente Samson 3730-3 HART 4-20mA para Actuadores Neumáticos

Descripción general del producto

El Samson 3730-3 es un posicionador electropneumático digitalmente mejorado que utiliza comunicación HART para gestionar válvulas de control neumáticas. Funciona con actuadores de simple y doble efecto, tanto lineales como rotativos. El dispositivo compara el comando de 4-20 mA del sistema de control con el recorrido o ángulo real de la válvula, y luego entrega una señal neumática correspondiente al actuador.

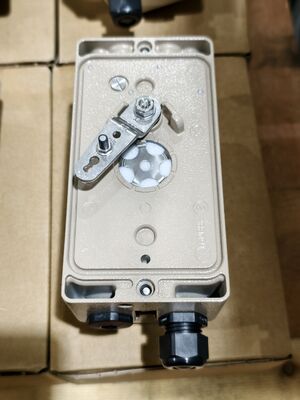

La autocaliibración es automática, adaptándose a la válvula y al actuador sin intervención manual. El sensor de recorrido no tiene engranajes, lo que elimina el desgaste mecánico que afecta a los sensores tradicionales basados en engranajes. Hay cuatro modos de inicialización disponibles, incluido un modo de sustitución para el arranque de emergencia mientras la planta está en funcionamiento, sin mover la válvula.

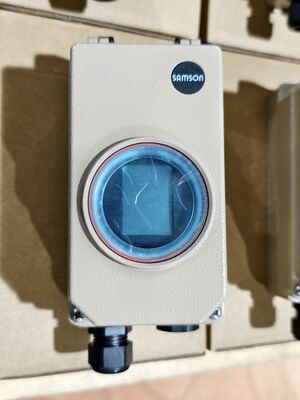

Todos los parámetros residen en EEPROM no volátil, a salvo de fallos de alimentación. El sistema de dos hilos consume una baja carga eléctrica de 410 Ω. La pantalla LCD se puede leer desde cualquier posición de montaje gracias a una dirección de visualización giratoria. La configuración se realiza a través de un menú de una sola perilla o por PC utilizando el software TROVIS-VIEW a través de la interfaz serie SSP.

Especificaciones técnicas

Industria de aplicación

El Samson 3730-3 se utiliza en procesamiento químico y petroquímico, generación de energía, pulpa y papel, y automatización industrial general. Es adecuado para tiempos de tránsito difíciles, condiciones ambientales difíciles, servicio de estrangulamiento y aplicaciones que requieren un sensor de recorrido externo. Los diagnósticos integrados EXPERTplus permiten el mantenimiento predictivo de las válvulas de control.

Problemas comunes

• Error de inicialización: Compruebe que la presión de suministro esté dentro de 1,4~7 bar. Verifique que el sensor de recorrido esté conectado correctamente y que la válvula no esté atascada.

• Error de calibración de cero: El punto cero está fuera de rango. Compruebe el montaje y reinicialice el posicionador.

• Error de estado de comunicación: Compruebe el cableado de comunicación HART. Verifique que la resistencia de carga esté dentro de las especificaciones (410 Ω). Inspeccione si hay errores de desbordamiento, trama o paridad en el búfer de comunicación.

• El posicionador no responde a la señal de entrada: Compruebe la presión de suministro y las conexiones neumáticas. Verifique que el dispositivo esté en el modo de funcionamiento correcto.

• La válvula no alcanza la posición final: Verifique que la configuración de limitación de presión de salida no sea demasiado baja. Compruebe si hay fugas de aire en las tuberías y el actuador.

• Fallo del sensor de temperatura: Fallo en la medición de temperatura. La precisión de los diagnósticos puede verse reducida. Póngase en contacto con el servicio técnico para su reemplazo.

Modelos de reemplazo

El Samson 3730-3 será descontinuado en un futuro cercano. El reemplazo directo es el TROVIS 3730-3, que es el posicionador inteligente de próxima generación con comunicación HART 7 y diagnósticos de válvula EXPERTplus optimizados. El TROVIS 3730-3 presenta un sensor de posición interno sin contacto, la mitad del consumo de aire de las versiones anteriores y utiliza las mismas piezas de montaje que la serie 373x. Otros modelos de la serie incluyen el 3730-4 (Profibus) y el 3730-5 (FOUNDATION Fieldbus). Para alternativas de otros fabricantes, la serie Neles ND9000 y la serie Masoneilan SVI-II se citan frecuentemente como competidores directos.
