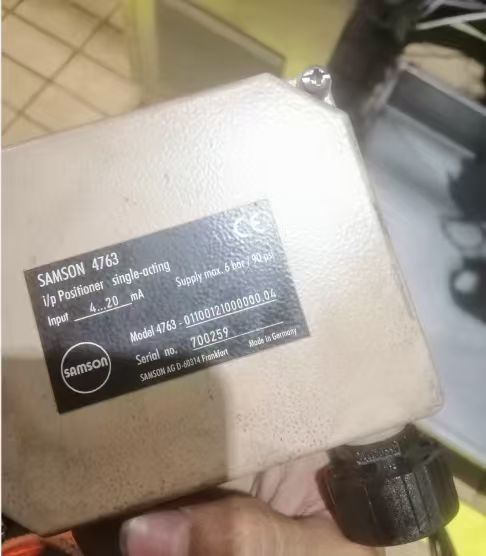

Posicionador de válvula electropneumático compacto Samson 4763 4-20mA para actuadores neumáticos

Resumen del producto

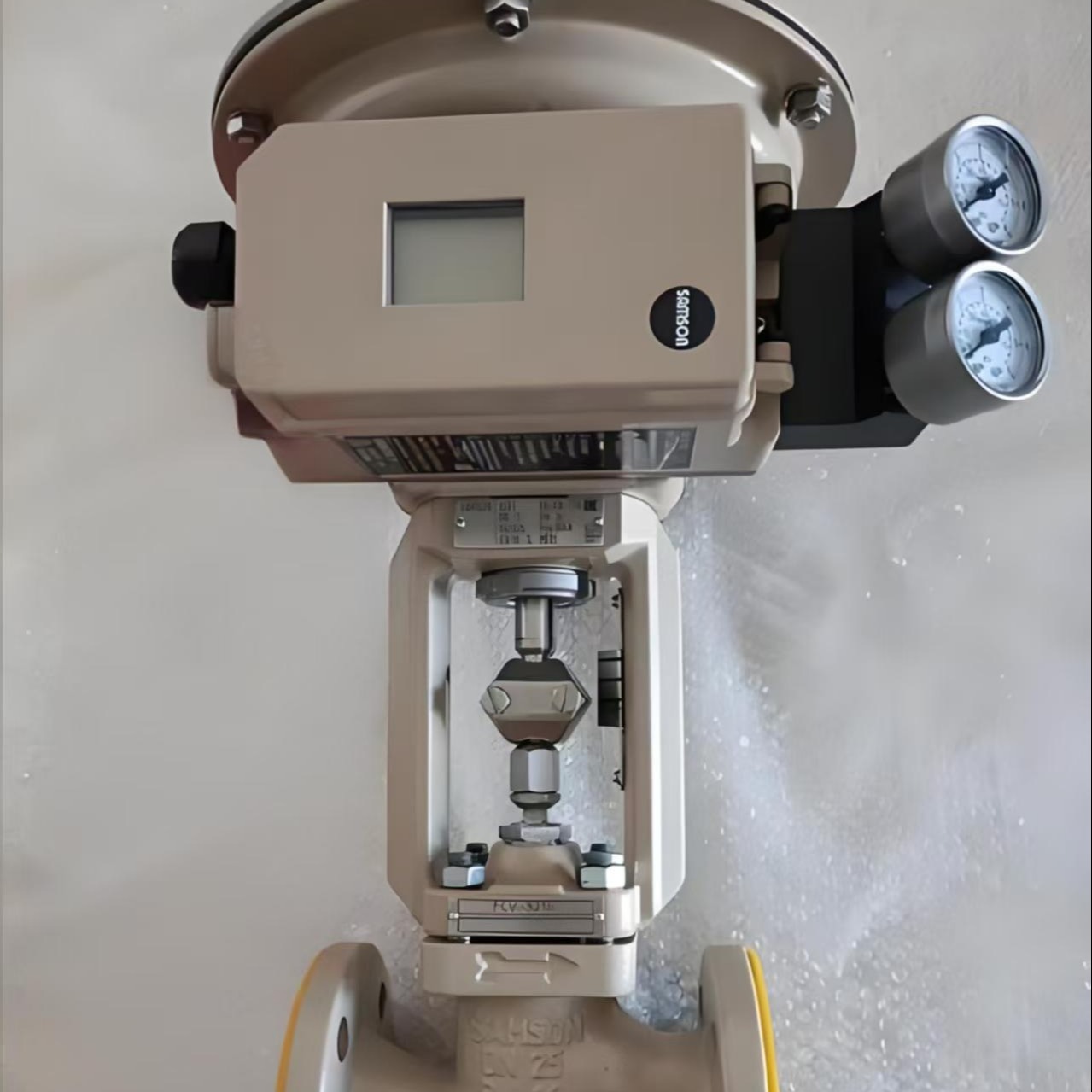

El Samson 4763 es un posicionador electropneumático compacto destinado a ser montado en válvulas de control neumáticas.Es un instrumento de una sola acción que compara la señal de entrada del sistema de control con la posición real del tallo de la válvula y luego envía una presión neumática correspondiente al actuadorLa carcasa es de aluminio fundido a presión, y la unidad se puede montar en cualquier orientación sin verse afectada por vibraciones mecánicas.La banda proporcional ajustable y la capacidad de salida de aire permiten un ajuste fino para aplicaciones específicasEl 4763 acepta una entrada eléctrica de 4-20mA o 1-5mA. Utiliza un sistema de boquilla de flapper de equilibrio de fuerza. Medidores de presión opcionales permiten monitorear el aire de suministro y la presión de la señal.

Especificaciones técnicas

Industria de las aplicaciones

El Samson 4763 se utiliza en el procesamiento químico y petroquímico, generación de energía, celulosa y papel, y automatización industrial general.Es adecuado para el servicio de estrangulación y aplicaciones que requieren un posicionamiento preciso de la válvulaEl diseño compacto y la resistencia a las vibraciones lo hacen adecuado para entornos de proceso exigentes.

Problemas comunes

• El posicionador no responde a la señal de entrada.: Compruebe que la presión de alimentación esté dentro de los 1,4 a 6 bar. Verifique que las conexiones neumáticas estén seguras. Compruebe que el conjunto de la boquilla no esté obstruido.

• La posición de la válvula no coincide con la señal de entrada: Compruebe el ajuste de la banda proporcional (banda P), compruebe que la dirección de funcionamiento (directa o inversa) está correcta y recalibre el punto cero.

• Función errática u oscilación: Compruebe si hay fugas de aire en los tubos y accesorios; compruebe si hay una fricción excesiva en el envase de la válvula o en el actuador; compruebe si el ajuste de la capacidad de salida de aire es adecuado.

• Error de calibración del punto ceroEl punto cero está fuera del rango, compruebe el montaje y reajuste el punto cero.

• Baja presión de alimentación: Compruebe que la presión de alimentación cumple el requisito mínimo de 1,4 bar. Compruebe el regulador de alimentación de aire.

Modelos de reemplazo

El Samson 4763 será descontinuado en un futuro próximo. El reemplazo directo es el TROVIS 3730-1, que es el posicionador inteligente de próxima generación con comunicación HART y características mejoradas.El Tipo 3767 también está disponible como alternativaEl 4763 es un predecesor de la serie 3730 y comparte una compatibilidad de montaje similar.y protocolo de comunicación antes de ordenar.
