Spirax Sarco SP7 posicionador inteligente de válvulas HART bus de campo para válvulas de vapor industriales

Descripción general del producto

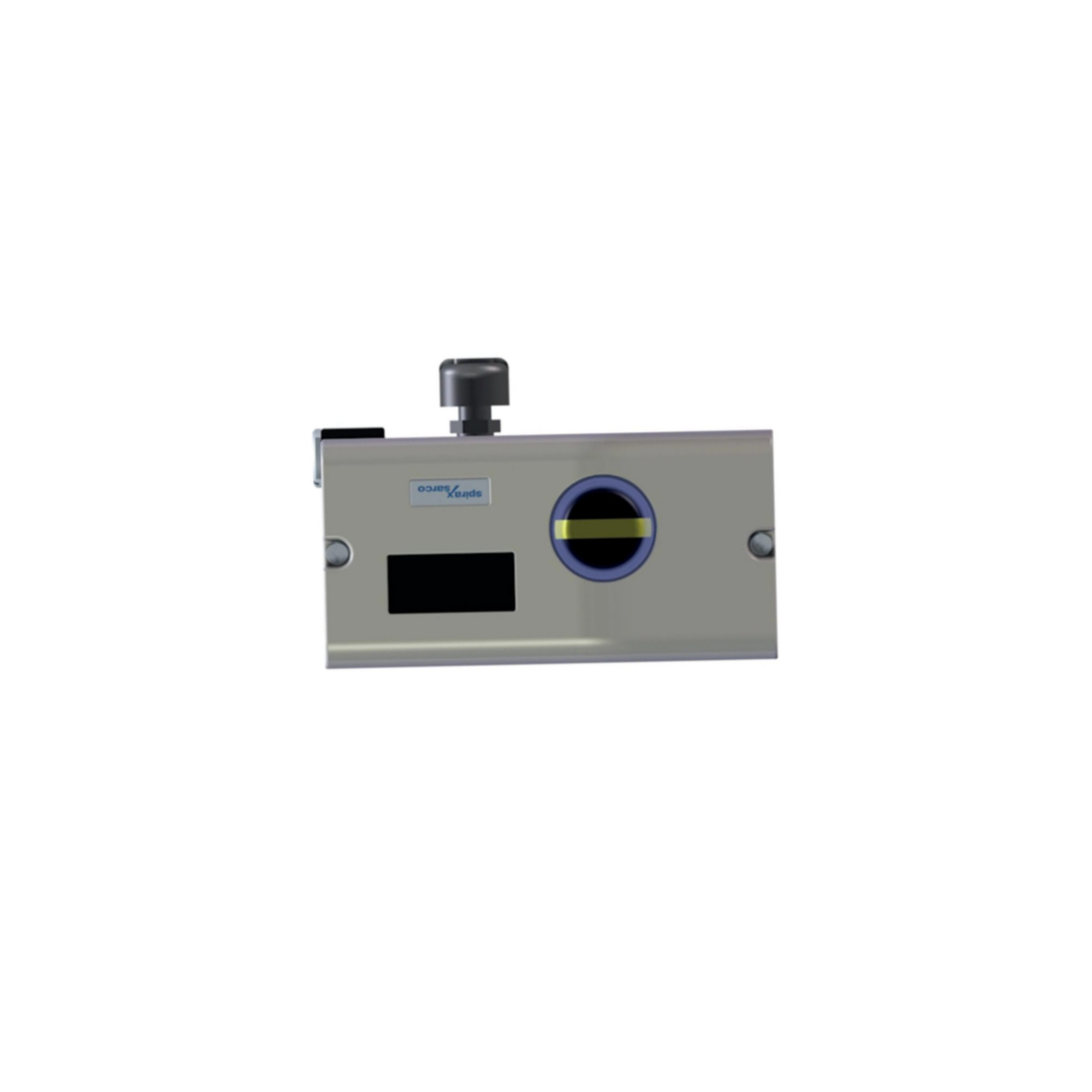

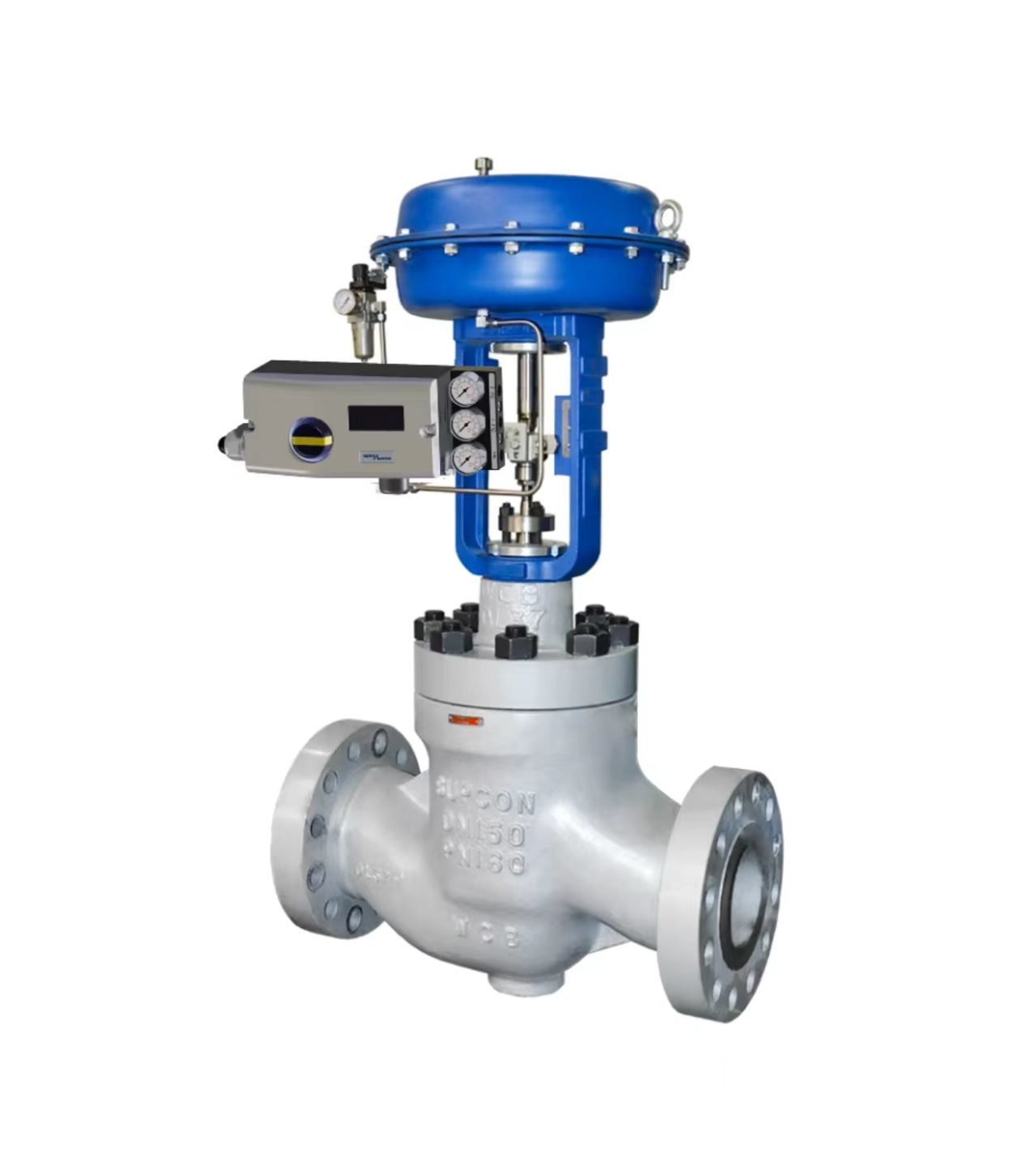

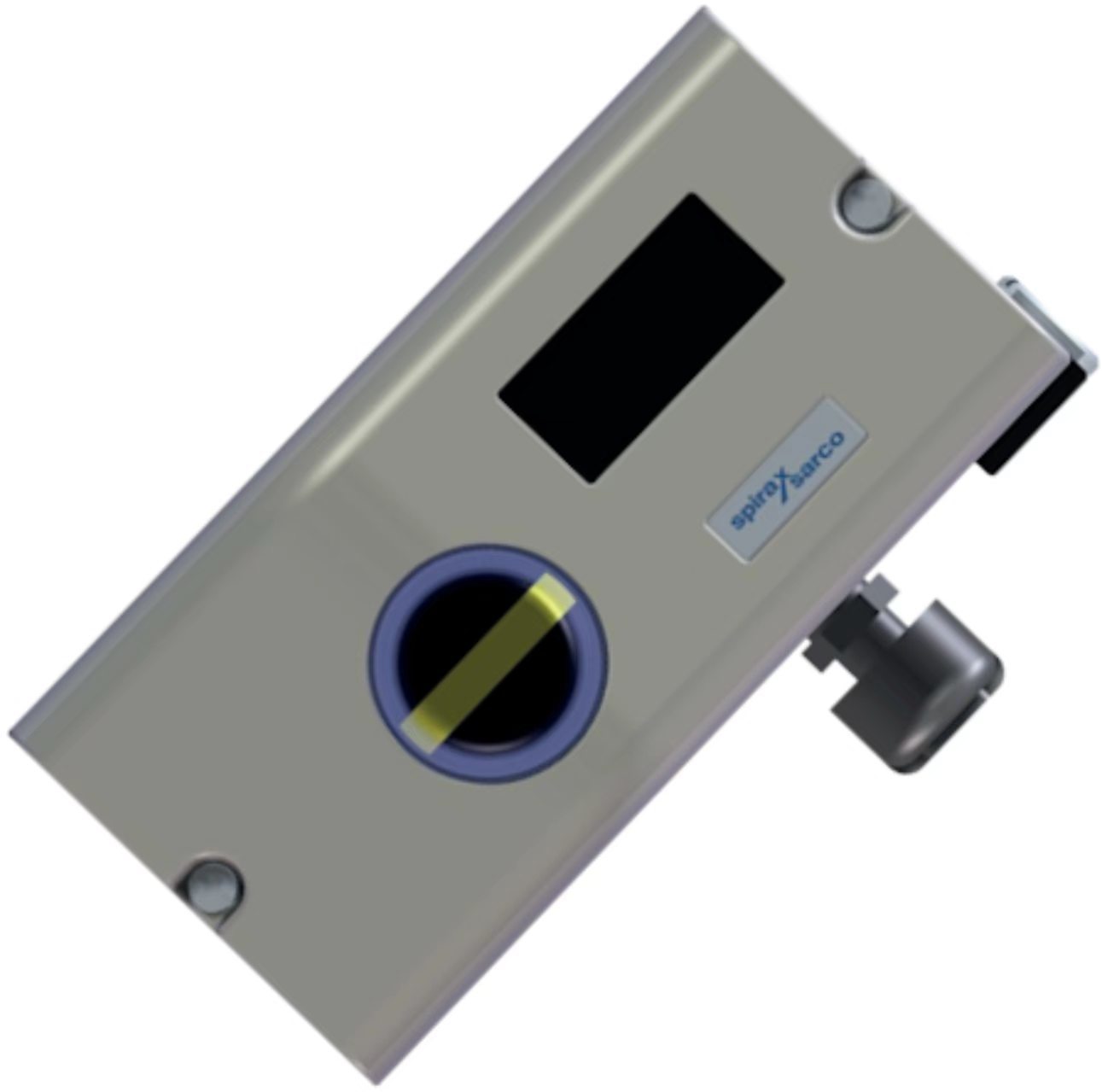

El Spirax Sarco SP7 es un posicionador de válvula electro-neumático inteligente que se puede configurar electrónicamente. Se monta en actuadores neumáticos lineales o rotativos que cumplen con el estándar NAMUR. La unidad garantiza que la carrera de la válvula y la señal de mA entrante permanezcan exactamente proporcionales.

El SP7-1* utiliza una carcasa de aluminio fundido tratada para servicio en exteriores. Se adapta a actuadores con un recorrido rotativo de -57 a +57° o un recorrido lineal de -28 a +28°. Se puede suministrar un kit de montaje y un bloque de manómetro como opciones. La señal de control es en mA y la presión de aire de suministro varía de 1.4 a 6 bar. El posicionador también puede invertir la acción de la señal de control.

El SP7-10 viene con una interfaz de comunicación local (LCI) de serie. Un módulo HART opcional permite la comunicación a través de la señal de 20 mA. Hay disponibles HART 5 o HART 7. El SP7-11 utiliza PROFIBUS PA y el SP7-12 utiliza FOUNDATION Fieldbus. Una entrada digital puede activar funciones del sistema de control, mientras que una salida digital envía mensajes colectivos de alarma o fallo. El SP7 es uno de los posicionadores más eficientes energéticamente del mercado, con un consumo máximo de aire en estado estacionario de 0.015 SCFM, hasta 50 veces mejor que posicionadores electro-neumáticos similares.

Especificaciones técnicas

Industria de aplicación

El SP7 se utiliza en sistemas de control de vapor, calefacción y refrigeración de procesos, servicios de alimentos y bebidas, vapor limpio farmacéutico y control general de válvulas industriales. Es adecuado para aplicaciones donde el posicionamiento digital fiable y el bajo consumo de energía son importantes. El posicionador funciona con cualquier actuador que cumpla con la norma NAMUR, incluidas las series Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 y TN2000.

Problemas comunes

• El posicionador no responde a la señal de entrada: Compruebe que la presión de aire de suministro esté dentro de 1.4~6 bar. Verifique que las conexiones neumáticas estén seguras. Confirme que la calidad del aire cumple con ISO 8573-1:2010 Clase 3:3:3.

• La posición de la válvula no coincide con la señal de entrada: Compruebe la configuración de la curva característica. Verifique que la dirección de operación esté configurada correctamente. Recalibre el punto cero.

• Respuesta lenta de la válvula: Compruebe la presión de aire de suministro y el filtro. Verifique que el tubo de suministro de aire no esté restringido.

• ERROR 10 (Suministro de energía interrumpido): El suministro de energía se interrumpió durante al menos 20 ms. El actuador se mueve a la posición segura. Después de aproximadamente 5 segundos, el posicionador se reinicia automáticamente.

• ERROR 11 (Error de RAM): El actuador se mueve a la posición segura. Después de aproximadamente 5 segundos, el posicionador se reinicia y la RAM se reinicializa.

• SENS_ERR (Sensor de posición defectuoso): El sensor de posición está defectuoso. Póngase en contacto con el servicio técnico para su reemplazo.

• ALARMA 1 (Fuga entre el posicionador y el actuador): Compruebe si hay fugas en los tubos y accesorios neumáticos.

• ALARMA 2 (Corriente de consigna fuera de rango): Compruebe la fuente de la señal de entrada y el cableado.

Modelos de reemplazo

El Spirax Sarco SP7 es una plataforma de posicionador inteligente de la generación actual. El posicionador inteligente SP8 es la opción de nivel superior de la misma línea de productos, que ofrece diagnósticos avanzados de válvulas con tendencias de datos a largo plazo para comparar el rendimiento actual de la válvula con una válvula de control nueva. Para instalaciones heredadas, el SP7 sirve como una actualización de las series de posicionadores Spirax Sarco EP5/EP6 más antiguas y de posicionadores solo neumáticos. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
