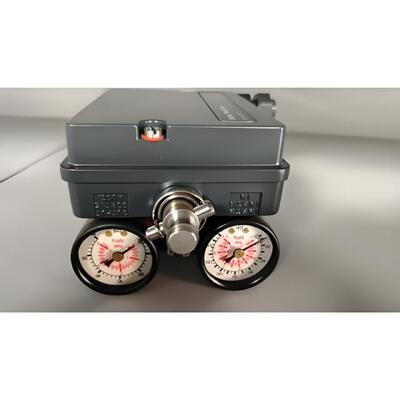

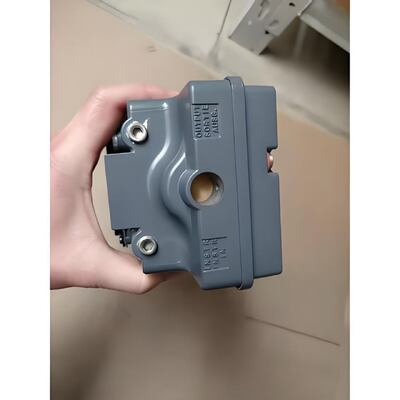

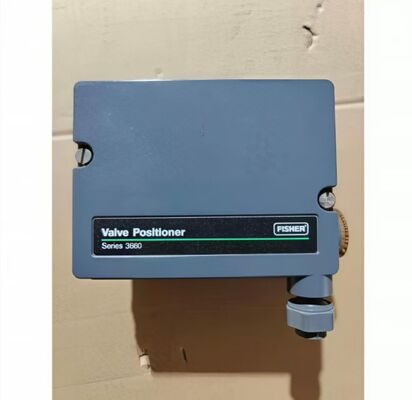

Posicionador de Válvula Analógico Fisher 3661 de Acción Simple 4-20mA para Actuadores Neumáticos Industriales

Descripción General del Producto

El Fisher 3661 es un posicionador de válvula electro-neumático de acción simple para válvulas de vástago deslizante en servicio de estrangulamiento. Proporciona una posición de válvula proporcional a una señal de entrada estándar de corriente continua de miliamperios de un dispositivo de control.

El diseño proporciona instrumentación precisa y de respuesta rápida capaz de soportar las vibraciones de la mayoría de los entornos de planta. El bajo consumo de aire en estado estacionario apoya una operación eficiente. Los ajustes de ganancia y amortiguación fácilmente ajustables afinan la estabilidad del posicionador para los requisitos específicos de la aplicación.

El 3661 acepta una señal de entrada estándar de corriente continua de miliamperios y proporciona capacidades de rango dividido más ajuste de cero y span. La mayoría de las piezas de los posicionadores 3661 son intercambiables, lo que reduce el inventario de repuestos. La carcasa y la tapa resisten la vibración mecánica y el manejo brusco. Los ajustes de cero y span se pueden realizar con la tapa puesta.

El posicionador funciona con actuadores Fisher 657, 667, 1250, 1250R, 3024S y GX. También se puede montar en actuadores Baumann.

Especificaciones Técnicas

Industria de Aplicación

El Fisher 3661 se utiliza en las industrias petroquímica, de generación de energía, tratamiento de agua, papel y alimentos y bebidas. Es adecuado para aplicaciones de estrangulamiento en válvulas de vástago deslizante.

Problemas Comunes

• Sin señal de salida con entrada presente: Verifique si la boquilla está obstruida. Limpie la boquilla. Verifique la presión de suministro de aire.

• Presión de salida lenta o anormal: Verifique que la presión de suministro esté dentro de las especificaciones. Verifique el amplificador neumático y el conjunto de boquilla/paleta.

• Respuesta lineal deficiente: Verifique el ajuste del resorte de cero. Verifique la posición del mecanismo de ajuste de rango.

• El posicionador no responde: Verifique la presión de suministro y las conexiones neumáticas. Verifique que el convertidor esté recibiendo la señal de 4-20 mA.

• Fuga de aire: Verifique si las juntas tóricas, las juntas y el diafragma están desgastados. Reemplace según sea necesario.

Modelos de Reemplazo

El Fisher 3661 es una plataforma de posicionador electro-neumático madura. Para comunicación digital moderna y diagnósticos avanzados, los controladores digitales de válvulas Fisher DVC6200 o DVC2000 son las alternativas de la generación actual. Para instalaciones heredadas, el 3661 sirve como el homólogo electro-neumático del posicionador neumático 3660. Para alternativas de otros proveedores, verifique la compatibilidad del montaje del actuador, el rango de recorrido y la señal de entrada antes de realizar el pedido.
