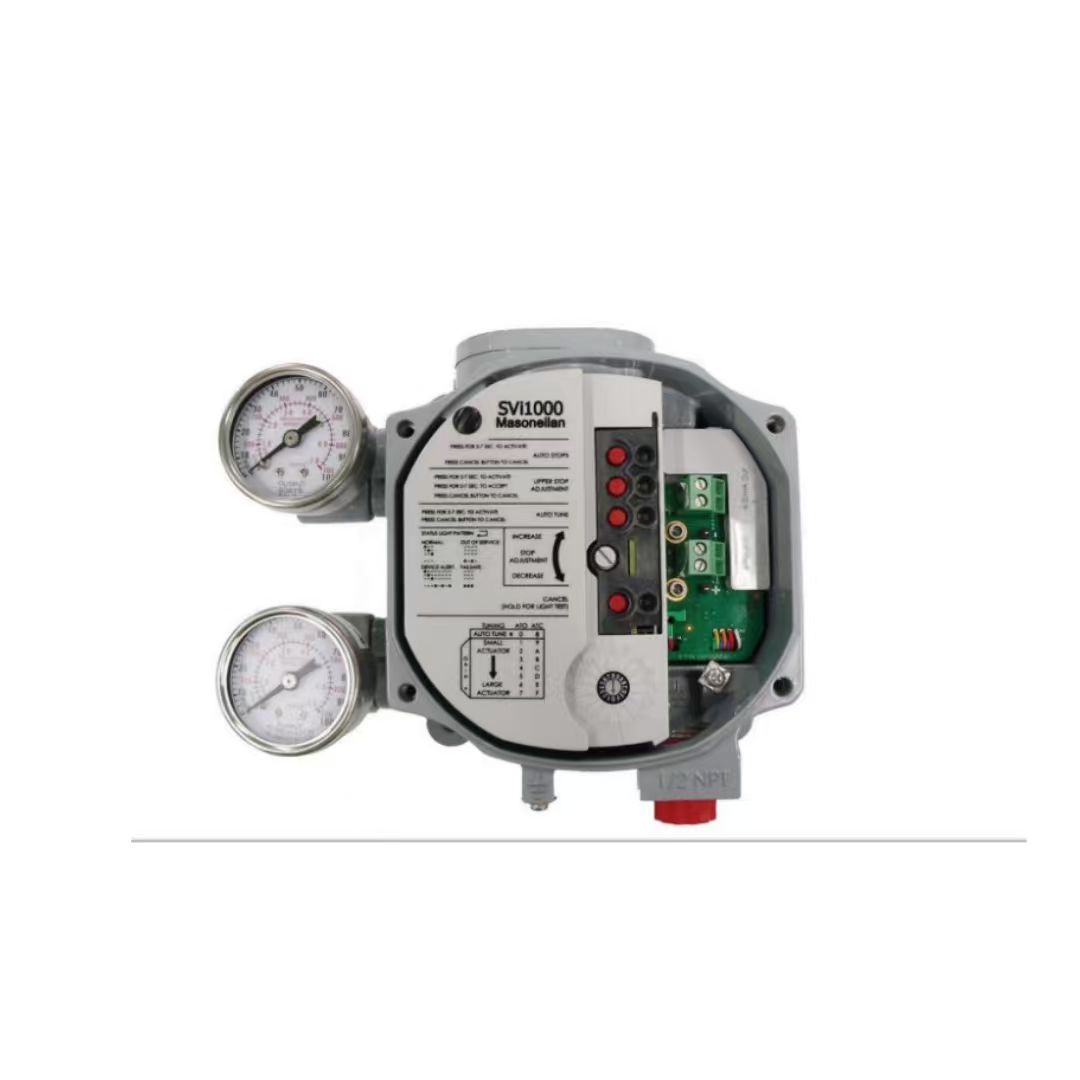

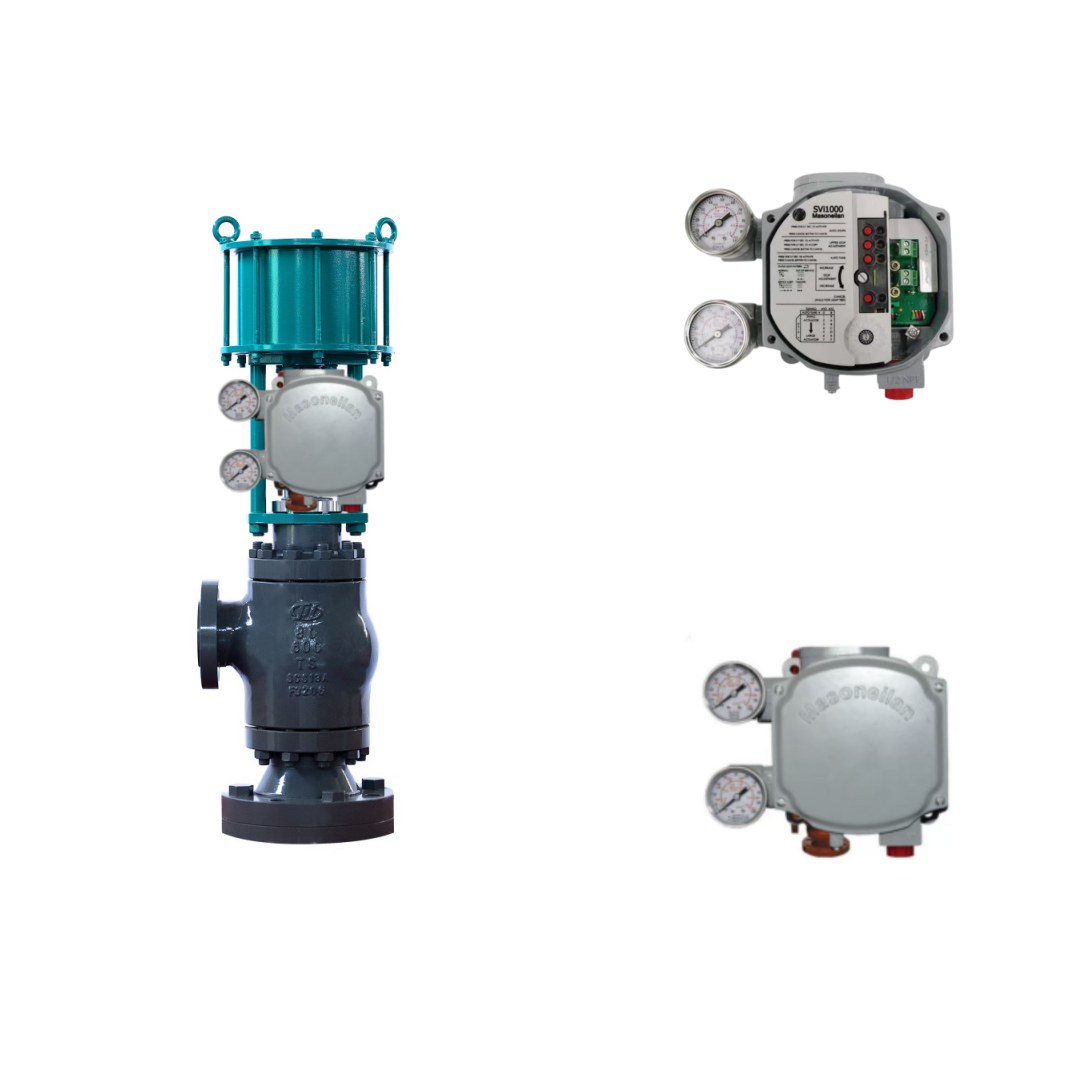

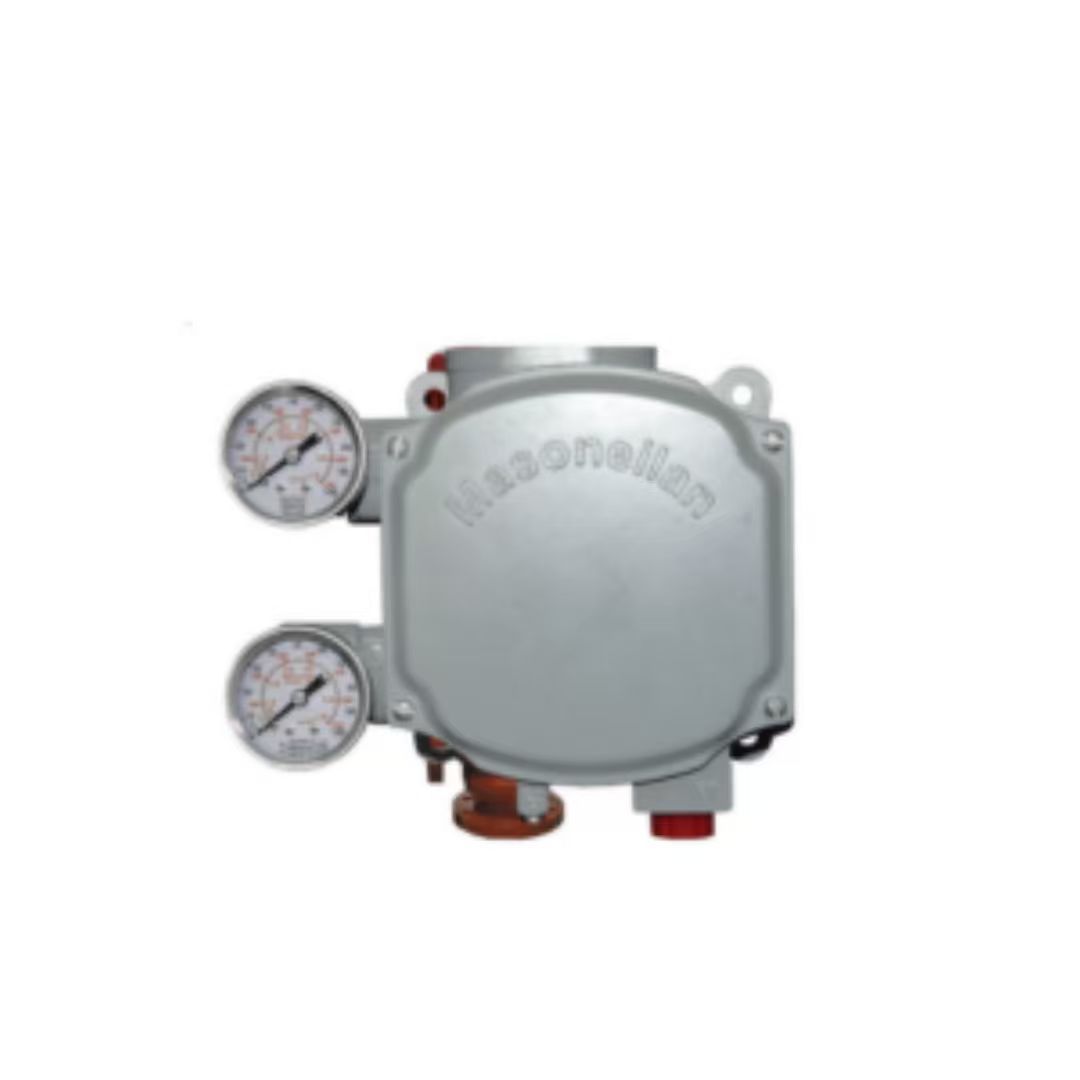

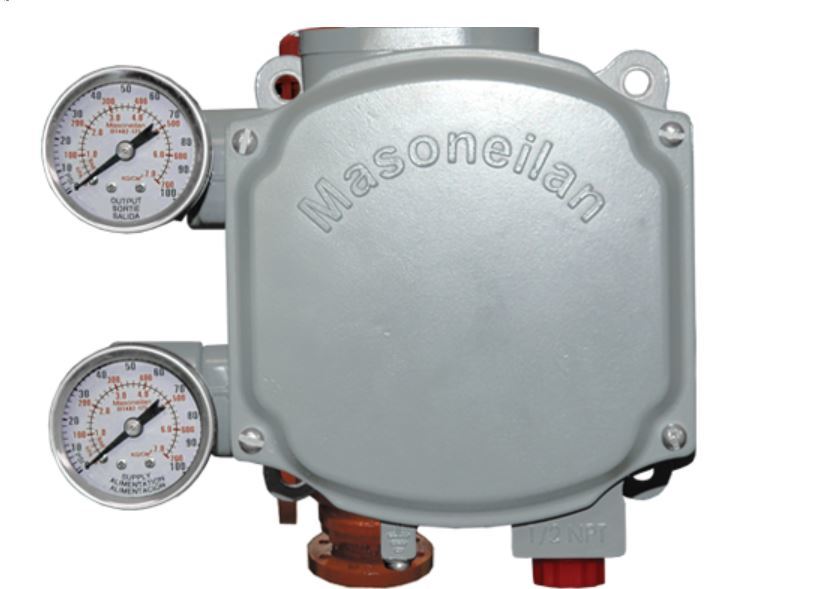

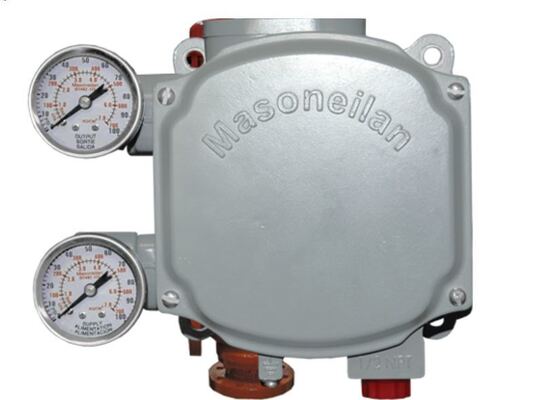

Masoneilan SVI1000 posicionador de válvulas digitales sin contacto HART para actuadores neumáticos

Resumen del producto

El Masoneilan SVI1000 es un posicionador de válvulas digital de circuito que utiliza la comunicación HART. Está diseñado para válvulas de control neumáticas de una sola acción.Un sistema de retroalimentación magnética sin contacto elimina los enlaces mecánicosLa unidad obtiene su energía del circuito de 4-20mA, por lo que no se necesita un suministro separado.

Una interfaz de pulsador local con indicadores LED sigue un diseño de un botón-una función.HART Revisión 5 o 7 puede seleccionarse en el campoEl diseño de montaje universal se adapta tanto a los actuadores lineales como a los rotativos.

Especificaciones técnicas

Industria de las aplicaciones

El Masoneilan SVI1000 se utiliza en la generación de energía, procesamiento químico, refinación, petroquímica y petróleo y gas.generadores de vapor de recuperación de calor, destilación, hidroprocesamiento, craqueo, mezclado, integridad de las tuberías y compresión de gas.Su configuración sencilla y la retroalimentación magnética confiable lo hacen ideal para el control de aceleración de rutina en válvulas neumáticas de una sola acción.

Problemas comunes

• El posicionador no responde a la señal de entrada.Verifique que la presión de alimentación esté dentro de los 20-100 psi y que las conexiones neumáticas estén seguras.

• La válvula responde lentamente o no respondePara los actuadores de gran volumen, comprobar que la caída de la corriente de aire durante el llenado es inferior al 15%.

• Alerta de error de posición: Realice una firma de válvula utilizando el DTM básico SVI1000. Compruebe si hay un embalaje apretado, acumulación de tallo o fricción del actuador. Realice el ajuste automático o manual.

• Potencia marginal (todos los LED apagados): La corriente de entrada es inferior a 3,85 mA. Aumentar la corriente del bucle a 4 mA para calibración y diagnóstico.

• El calibrado falló.: La calibración del sensor de entrada se encontraba fuera del rango aceptable.

• Fallo de hardware (error de autocomprobación)Si el fallo persiste, reemplace el módulo electrónico.

Modelos de reemplazo

El Masoneilan SVI1000 es un posicionador digital básico para aplicaciones que requieren diagnóstico avanzado de válvulas, mayor capacidad de flujo o funciones de seguridad con clasificación SIL.las series SVI II AP o SVI3 son las opciones de nivel siguiente de la misma línea de productosPara alternativas entre proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de pedir.
