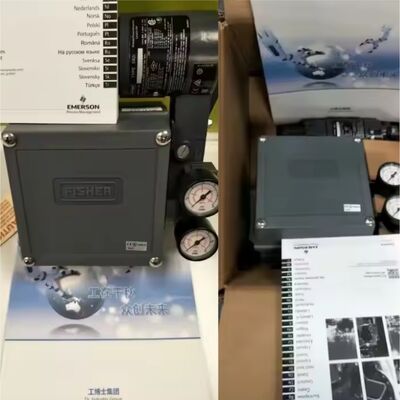

Posicionador de Válvula Electro-Neumático Fisher 3582i con Entrada de 4-20mA para Válvulas de Control

Resumen del producto

El Fisher 3582i es un posicionador de válvulas electro-pneumático para válvulas de control de tronco deslizante accionadas por diafragma. Combina un convertidor electro-pneumático 582i con un posicionador neumático 3582.El convertidor recibe una señal de 4-20 mA de CC y produce una salida neumática proporcional a través de un sistema de boquilla/flapperEsta señal neumática impulsa la etapa de posicionamiento, que ajusta la presión de alimentación del actuador para mantener el tallo de la válvula en la posición ordenada por la señal de entrada.

La unidad ofrece una respuesta precisa y rápida y tolera las vibraciones de la planta.El diseño modular permite añadir un convertidor 582i a un posicionador neumático 3582 existente en el campo, convirtiéndolo en funcionamiento electro-pneumático.

El cero y el intervalo se pueden ajustar con un destornillador y una llave una vez que se retira la cubierta.Los cambios en la presión de alimentación y la carga de la válvula tienen un efecto mínimo en el rendimientoLa caja y los materiales internos resisten las duras condiciones, y el aire de sangrado purga las partes internas para una protección adicional.

Especificaciones técnicas

Industria de las aplicaciones

El 3582i se utiliza en las industrias de proceso con válvulas de control de tronco deslizante accionadas por diafragma.El rango de cero y de alcance ajustable cubre todas las señales de entrada estándarUna familia de posicionadores soporta muchas aplicaciones, simplificando el inventario de repuestos en toda la planta.

Problemas comunes

• El posicionador no responde a la señal de entrada.: Compruebe la presión de alimentación y las conexiones neumáticas; compruebe que el conjunto de boquilla/flapper no esté obstruido y que el relé esté funcionando.

• La posición del tallo de la válvula no coincide con la señal de entradaVerifique que la posición de la cámara coincida con el movimiento y la acción del actuador.

• Función errática u oscilación: Compruebe si no hay fugas de aire en los tubos y accesorios; compruebe si no hay una fricción excesiva en el envase o el actuador de la válvula.

• Las fluctuaciones de la presión de suministro afectan a la posiciónEl 3582i está diseñado para minimizar el efecto de los cambios de presión de suministro, pero las fluctuaciones extremas aún pueden causar problemas.

Modelos de reemplazo

El 3582i es un diseño de posicionador neumático heredado.los controladores de válvulas digitales DVC6200 o DVC2000 son los equivalentes modernos de la misma línea de productosEl convertidor 582i se puede instalar en el campo en un posicionador neumático 3582 existente para actualizarlo a una configuración 3582i,aunque esto puede requerir cambiar el montaje del posicionador y el rango de señal de entradaPara alternativas entre proveedores, verifique el montaje del actuador, el rango de recorrido y la compatibilidad de la señal de entrada antes de ordenar.
