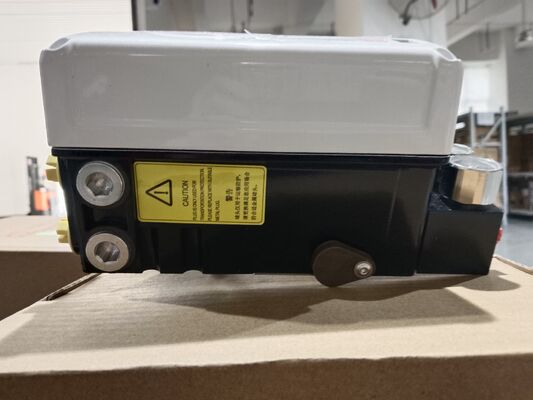

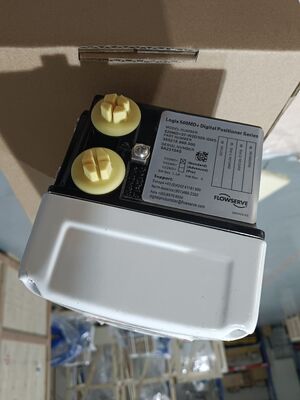

Flowserve Logix 520MD posicionador de válvula digital de alto rendimiento con comunicación HART y salida neumática

1
MOQ
US $2,000 ~ $5,500
Precio
Flowserve Logix 520MD posicionador de válvula digital de alto rendimiento con comunicación HART y salida neumática
Caracteristicas Galería Descripción de producto Calificaciones y Reseñas Pida una cita
Caracteristicas
Especificaciones
Material: Aleación de aluminio
Fuerza: NEUMÁTICO
Estructura: Control, carrera de ángulo
Solicitud: Generales, industriales
Estándar o no estándar: Estándar
Tipo: Control,neumático
Estándar: ESTRUENDO, ANSI, BS, ASTM
Resaltar:

Posicionador de válvulas digital de comunicación de Hart

,

Posicionador de válvulas de alto rendimiento

,

Posicionador de válvula de control de salida neumático

Información básica
Nombre de la marca: Flowserve Logix
Número de modelo: 520MD
Pago y Envío Términos
Detalles de empaquetado: cartón o caja de madera, 30 × 30 × 30 cm
Tiempo de entrega: 5~8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 2.750 unidades al año
Descripción de producto

Resumen del producto

El Flowserve Logix 520MD es un posicionador de válvulas digital de alto rendimiento que utiliza comunicación HART. Acepta una señal de control de dos hilos de 4-20 mA y proporciona una salida neumática proporcional a un actuador de válvula. La unidad se alimenta completamente de la señal de entrada de 4-20 mA. Controla actuadores de simple efecto con montajes lineales y rotativos.

El posicionador utiliza un algoritmo de ajuste de ganancia multivariable que permite grandes cambios de paso con una mínima sobreoscilación, manteniendo al mismo tiempo una alta resolución para cambios de paso muy pequeños. Un procedimiento de Auto-ajuste cicla el actuador para generar una respuesta medida y selecciona automáticamente los valores de ganancia que optimizan el rendimiento del actuador. Un selector de modificador de ganancia permite un ajuste más fino de la ganancia calculada. Los sencillos interruptores DIP manejan el modo de ajuste y otras configuraciones comunes, mientras que el software ValveSight proporciona funcionalidad de diagnóstico estándar.

El diseño ofrece una calibración rápida, fácil y precisa con auto-calibración y selección de ganancia ajustable. El consumo de aire en estado estacionario es bajo, y el diseño de control de dos etapas proporciona tiempos de respuesta más rápidos y un control más preciso. La unidad admite HART 5, 6 y 7, y está clasificada para su uso en áreas peligrosas.

Especificaciones técnicas



Parámetro Especificación
Marca Flowserve
Protocolo de comunicación HART 5, 6 y 7
Señal de entrada 4-20mA (HART), dos hilos
Interfaz de datos Cableada
Diagnóstico Funcionalidad de diagnóstico estándar a través del software ValveSight
Presión de suministro 1.5 a 6.0 bar (22 a 87 psig)
Señal de salida Neumática (0 a 100% de la presión de suministro de aire)
Linealidad < ±1.0% típico
Repetibilidad < 0.2%
Banda muerta < 0.2%
Tipo de montaje Actuadores rotativos y lineales; Simple efecto
Temperatura de funcionamiento -40°C a +80°C (-40°F a +178°F)
Clasificación de la carcasa IP66 / NEMA 4X
Material de la carcasa Aluminio industrial
Peso Aprox. 3.5 kg
Corriente mínima de funcionamiento 3.6 mA (sin AO); 3.83 mA (con AO)
Suministro de voltaje (Máximo) 30 VDC
Consumo de aire (Estado estacionario) 0.08 Nm³/h @ 1.5 bar a 0.12 Nm³/h @ 6.0 bar
Capacidad de flujo de salida Hasta 7.0 Nm³/h @ 6.0 bar
Certificaciones ATEX, FM, CSA, SIL 2
Intrínsecamente seguro Clase I División 1 Grupos A-D
No incendiario Clase I División 2 Grupos A-D

Industria de aplicación

El Flowserve Logix 520MD se utiliza en las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua y farmacéutica. Las aplicaciones clave incluyen el control de tuberías y actuadores, el posicionamiento de válvulas de reactor, la automatización de bypass de turbinas, la regulación de flujo en plantas y las operaciones de válvulas higiénicas. Su clasificación certificada para áreas peligrosas lo hace adecuado para entornos de proceso exigentes.

Problemas comunes

  • No parpadean los LED: La corriente es inferior a 3.6 mA o la polaridad del cableado es incorrecta. Verifique que la corriente de suministro sea de al menos 3.6 mA y compruebe la polaridad.

  • Comunicaciones erráticas: Problemas de señal HART. Verifique que el ancho de banda de la fuente de corriente esté limitado a 25 Hz. Verifique la longitud y la impedancia del cable. Utilice una barrera de seguridad intrínseca compatible.

  • La unidad no responde a comandos analógicos: La unidad está en modo de comando digital o se produjo un error de calibración. Cambie el modo de comando a analógico. Recalibre la unidad.

  • La lectura de posición de la válvula no es la esperada: Montaje del sensor de posición no a 180 grados, carrera no calibrada o MPC activo. Reposicione el sensor. Calibre la carrera.

  • Posición impulsada completamente abierta o cerrada: Carrera no calibrada, bucle interno del sensor Hall no conectado, acción de aire incorrecta establecida o tubería invertida. Calibre la carrera. Compruebe las conexiones de hardware.

  • Se requiere calibración de fricción: No se ha realizado ninguna calibración de fricción desde el restablecimiento de fábrica. Realice la calibración de fricción utilizando el menú de visualización, el dispositivo portátil o el DTM.

Modelos de reemplazo

La serie Flowserve Logix 520MD es una plataforma de posicionador digital madura. Para aplicaciones que requieren integridad de seguridad adicional, la variante Logix 520MD+ ofrece funciones mejoradas. Para instalaciones más nuevas, el Logix 3200MD y el Logix 3800MD son modelos alternativos dentro de la misma familia de productos. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
