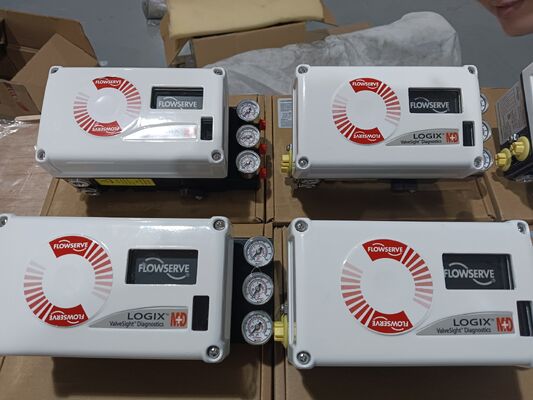

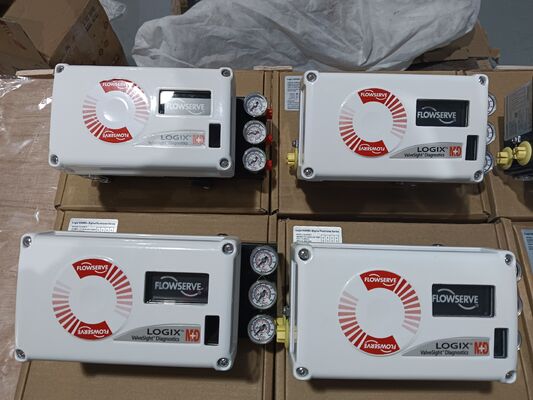

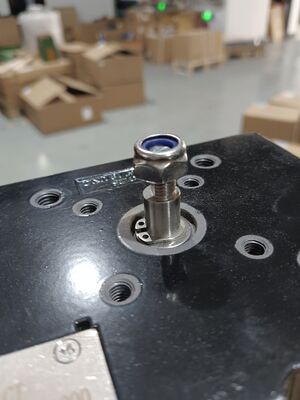

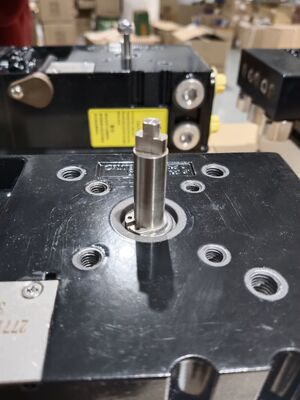

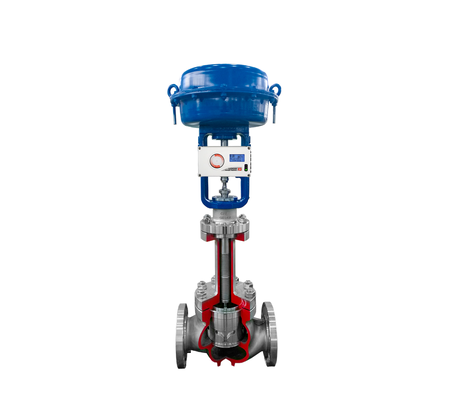

Resumen del producto
El Flowserve Logix 520MD es un posicionador de válvulas digital de alto rendimiento que se comunica a través de HART. Acepta una señal de control de dos hilos de 4-20 mA y proporciona una salida neumática proporcional a un actuador de válvula. La unidad se alimenta completamente de la señal de entrada de 4-20 mA y controla actuadores de simple efecto con montajes lineales y rotativos.
El posicionador utiliza un algoritmo de ajuste de ganancia multivariable que permite grandes cambios escalonados con una mínima sobreoscilación, al tiempo que mantiene una alta resolución para cambios escalonados muy pequeños. Un procedimiento de Auto-tune cicla el actuador para generar una respuesta medida y selecciona automáticamente los valores de ganancia que optimizan el rendimiento del actuador. Un selector de modificador de ganancia permite un ajuste más fino de la ganancia calculada. Los sencillos interruptores DIP manejan el modo de ajuste y otras configuraciones comunes, mientras que el software ValveSight proporciona funcionalidad de diagnóstico estándar.
El diseño ofrece una calibración rápida, fácil y precisa con auto-calibración y selección de ganancia ajustable. El consumo de aire en estado estacionario es bajo, y el diseño de control de dos etapas proporciona tiempos de respuesta más rápidos y un control más preciso. La unidad admite HART 5, 6 y 7 y está clasificada para su uso en áreas peligrosas.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Marca | Flowserve |
| Protocolo de comunicación | HART 5, 6 y 7 |
| Señal de entrada | 4-20 mA (HART), dos hilos |
| Interfaz de datos | Cableada |
| Diagnóstico | Funcionalidad de diagnóstico estándar a través del software ValveSight |
| Presión de suministro | 1.5 a 6.0 bar (22 a 87 psig) |
| Señal de salida | Neumática (0 a 100% de la presión de suministro de aire) |
| Linealidad | < ±1.0% típico |
| Repetibilidad | < 0.2% |
| Banda muerta | < 0.2% |
| Tipo de montaje | Actuadores rotativos y lineales; Simple efecto |
| Temperatura de funcionamiento | -40°C a +80°C (-40°F a +178°F) |
| Clasificación de la carcasa | IP66 / NEMA 4X |
| Material de la carcasa | Aluminio industrial |
| Peso | Aprox. 3.5 kg |
| Corriente mínima de funcionamiento | 3.6 mA (sin AO); 3.83 mA (con AO) |
| Suministro de voltaje (máximo) | 30 VDC |
| Consumo de aire (estado estacionario) | 0.08 Nm³/h @ 1.5 bar a 0.12 Nm³/h @ 6.0 bar |
| Capacidad de flujo de salida | Hasta 7.0 Nm³/h @ 6.0 bar |
| Certificaciones | ATEX, FM, CSA, SIL 2 |
| Intrínsecamente seguro | Clase I División 1 Grupos A-D |
| No incendiario | Clase I División 2 Grupos A-D |
Industria de aplicación
El Flowserve Logix 520MD se utiliza en las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua y farmacéutica. Las aplicaciones clave incluyen el control de tuberías y actuadores, el posicionamiento de válvulas de reactor, la automatización de derivación de turbinas, la regulación de flujo en plantas y las operaciones de válvulas higiénicas. Su clasificación certificada para áreas peligrosas lo hace adecuado para entornos de proceso exigentes.
Problemas comunes
No parpadean los LED: La corriente es inferior a 3.6 mA o la polaridad del cableado es incorrecta. Verifique que la corriente de suministro sea de al menos 3.6 mA y compruebe la polaridad.
Comunicaciones erráticas: Problemas de señal HART. Verifique que el ancho de banda de la fuente de corriente esté limitado a 25 Hz. Verifique la longitud y la impedancia del cable. Utilice una barrera de seguridad intrínseca compatible.
La unidad no responde a comandos analógicos: La unidad está en modo de comando digital o se produjo un error de calibración. Cambie el modo de comando a analógico. Recalibre la unidad.
La lectura de la posición de la válvula no es la esperada: El montaje del sensor de posición no está a 180 grados, el recorrido no está calibrado o el MPC está activo. Reposicione el sensor. Calibre el recorrido.
Posición impulsada completamente abierta o cerrada: El recorrido no está calibrado, el bucle interno del sensor Hall no está conectado, la acción de aire incorrecta está configurada o las tuberías están invertidas. Calibre el recorrido. Compruebe las conexiones de hardware.
Se requiere calibración de fricción: No se ha realizado ninguna calibración de fricción desde el restablecimiento de fábrica. Realice la calibración de fricción utilizando el menú de visualización, el dispositivo portátil o el DTM.
Modelos de reemplazo
La serie Flowserve Logix 520MD es una plataforma de posicionador digital madura. Para aplicaciones que requieren una mayor integridad de seguridad, la variante Logix 520MD+ ofrece funciones mejoradas. Para instalaciones más nuevas, el Logix 3200MD y el Logix 3800MD son modelos alternativos dentro de la misma familia de productos. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
