Resumen del producto

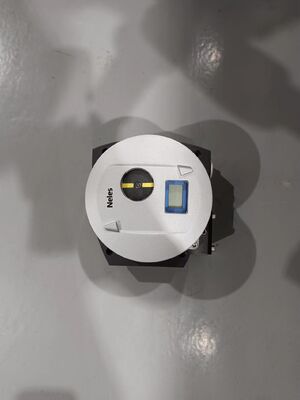

El Neles ND9000 es un controlador de válvula inteligente basado en microcontroladores diseñado para un control preciso y confiable del actuador neumático.monitoriza continuamente la señal de mando y la compara con la posición real de la válvulaEl ND9000 es compatible con prácticamente todos los actuadores de válvulas de control en todos los sectores industriales.
La medición de posición sin contacto elimina el desgaste mecánico en la trayectoria de retroalimentación.La puesta en marcha es rápida utilizando la interfaz de usuario local (LUI) o la configuración remota DTM/EDDUna función de calibración de 1 punto permite la instalación en válvulas en servicio sin interrupción del proceso.
El ND9000 lleva la certificación SIL 2 de TÜV según IEC 61508.El dispositivo registra hasta 8000 alarmas en línea y recordatorios de mantenimiento con una retención de datos de 25 añosLas capacidades de diagnóstico avanzadas permiten a los operadores rastrear la fricción de la válvula, la fuerza del resorte y el estado de desgaste para el mantenimiento predictivo.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Marca del producto | El Neles |
| Protocolo de comunicación | HART 6 o 7; FOUNDATION Bus de campo; Profibus PA |
| Señales de entrada | 4-20mA (HART); bus de campo |
| Interfaz de datos | Con cable |
| El diagnóstico | Autodiagnóstico; Diagnóstico en línea; Diagnóstico de rendimiento; Diagnóstico de comunicación; Firma de válvula en línea; Vista de rendimiento |
| Presión de suministro | 1.4·8 bar (20·115 psig) |
| Tipo de montaje | Valvas rotativas y lineares; actuadores de acción simple y de acción doble |
| Temperatura de funcionamiento | -40°C a +85°C (-40°F a +185°F), estándar; -53°C a +85°C (-63°F a +185°F), versión ártica |
| Precisión de posicionamiento | ±0,1% de escala completa |
| Banda muerta | ≤ 0,1% |
| La histeresis | < 0,5% |
| Protección del recinto | Se trata de una prueba de calidad. |
| Materiales para la vivienda | ND9100: aleación de aluminio anodizado + cubierta de polímero; ND9200: aluminio anodizado + vidrio templado; ND9300/9400: acero inoxidable 316 completo |
| Peso (ND9100) | Aproximadamente 1,8 kg. |
| Conexiones aéreas | G 1/4 (ND9100); 1/4 NPT (ND9200) |
| Rango de desplazamiento lineal | 10 ∼ 120 mm |
| Rango de desplazamiento rotativo | 45°95° (rango de medición 110° con eje de retroalimentación de rotación libre) |
| Certificaciones | El uso de las tecnologías de la información y la comunicación en el ámbito de la seguridad de los sistemas de información y comunicaciones (SIS) es un requisito fundamental para la aplicación de la presente Directiva. |
| Software de comunicación | FDT/DTM; EDD |
Industria de las aplicaciones
El Neles ND9000 se utiliza en el petróleo y el gas, el procesamiento químico, la generación de energía, la celulosa y el papel, la minería y la automatización industrial general.Las aplicaciones típicas incluyen el control de tuberías y actuadores., el posicionamiento de las válvulas del reactor, la automatización del bypass de la turbina, la regulación del flujo y el control de la flotación minera.El dispositivo se integra con todos los principales sistemas DCS y admite kits de montaje para actuadores de tercerosLas versiones aprobadas por la Marina están disponibles para instalaciones en alta mar.
Problemas comunes
Fallo de calibración debido a la posición de la válvula fuera del rangoPara los actuadores de doble acción, establecer la presión aproximadamente 10 PSI por debajo del suministro mínimo esperado. Para los actuadores de acción simple, no exceder la presión nominal del actuador.Verifique que el H-Clip en la palanca de retroalimentación está nivelado, recta y alineada con el eje de retroalimentación de la válvula.
ERR / Viaje demasiado corto: El posicionador detectó que el cambio de ángulo del eje de retroalimentación física no alcanzó el umbral mínimo de medición eléctrica durante el ajuste automático.
ERR / Desviación de control: La posición de la válvula se desvía del punto de ajuste más allá del límite configurado.
Advertencia de detección de caza: Se detecta oscilación de la válvula. Cambiar el nivel de rendimiento a menos agresivo para estabilizar la válvula. Verificar que la capacidad de la válvula del carrete es adecuada para el actuador.
Calibración de la posición falló: Verifique los parámetros de configuración y el montaje del controlador.
Fallo del sensor de temperatura: La medición de la temperatura falló. La precisión de las mediciones se reduce. Reemplace el dispositivo ND en la próxima oportunidad de mantenimiento.
Presión de suministro fuera de los límites: La presión de suministro excedió las condiciones de funcionamiento especificadas.
Modelos de reemplazo
El Neles ND9000 es una plataforma madura de controladores de válvulas inteligentes.los posicionadores de la serie ND7000 son predecesores directos el ND9000 sirve como una actualización funcional con opciones de diagnóstico y bus de campo mejoradas. Los ND9103HX8T y ND9106HX8T son variantes de modelos específicos dentro de la serie ND9000 que ofrecen una certificación a prueba de explosión mejorada.rango de desplazamiento, y el protocolo de comunicación antes de ordenar.
