Resumen del producto

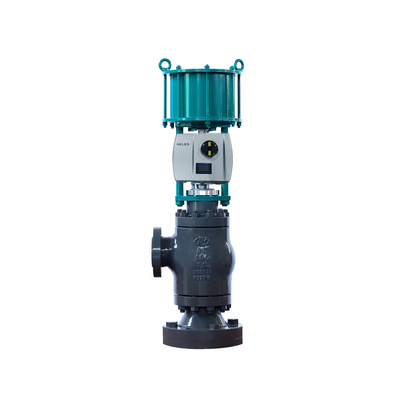

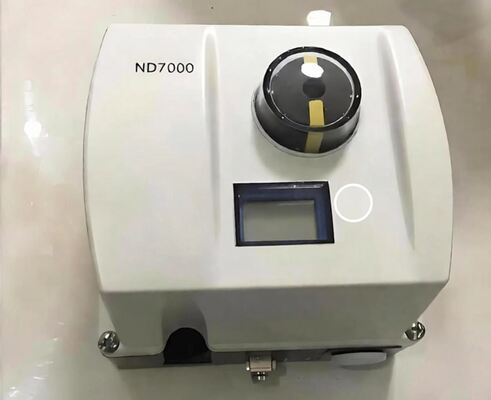

El Neles ND7000 es un controlador de válvula inteligente basado en microcontroladores diseñado para un control preciso y confiable del actuador neumático.Compara continuamente la señal de comando de entrada con la posición real de la válvula y ajusta el actuador en consecuencia.El ND7000 es compatible con prácticamente todos los actuadores de válvulas de control y todas las áreas industriales.
La unidad utiliza la medición de la posición de la válvula sin contacto, eliminando el desgaste mecánico en la ruta de retroalimentación.con una capacidad de transmisión superior a 300 W,La puesta en marcha es sencilla utilizando la interfaz de usuario local (LUI) o la configuración remota DTM/EDD.Una función de calibración de 1 punto permite la instalación en válvulas en servicio sin interrupción del proceso.
El ND7000 es SIL 2 certificado por TÜV de acuerdo con IEC 61508.El dispositivo está diseñado para condiciones ambientales adversas con un diseño modular resistente, excelentes características de temperatura y tolerancia a las vibraciones y impactos.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Marca del producto | El Neles |
| Protocolo de comunicación | HART |
| Señales de entrada | 4 a 20 mA |
| Interfaz de datos | Con cable |
| El diagnóstico | Autodiagnóstico; Tendencia de desviación; Contadores; Pruebas extendidas fuera de línea |
| Presión de suministro | 1.4~8 bar (20~115 psig) |
| Tipo de montaje | Valvas rotativas y lineares; actuadores de acción simple y de acción doble |
| Temperatura de funcionamiento | -40°C~+85°C, versión estándar; -53°C~+85°C, versión ártica |
| Protección del recinto | Se trata de una prueba de calidad. |
| Materiales para la vivienda | De aleación de aluminio anodizado |
| Conexiones aéreas | G 1/4 |
| Certificaciones | El número de unidades de ensayo debe ser el número de unidades de ensayo. |
| Software de comunicación | FDT/DTM; EDD |
Industria de las aplicaciones
El Neles ND7000 se utiliza en petróleo y gas, procesamiento químico, generación de energía, minería y automatización industrial general.El dispositivo puede integrarse con todos los principales sistemas DCS y admite kits de montaje para cualquier actuador de tercerosEs totalmente compatible con los sistemas y equipos de diferentes fabricantes.
Problemas comunes
El valor de ajuste de la posición de la válvula no afectará a la posición del actuador.: Compruebe la presión de alimentación (puede ser demasiado baja), el agarre de la válvula de la bobina, los parámetros de configuración incorrectos, el actuador o la válvula atascados, los cables de señal incorrectamente conectados o la calibración no realizada.
Actuador pasa a la posición final con un pequeño cambio de señal de entrada: Los tubos entre el controlador y el actuador están incorrectos.
Posicionamiento inexacto: la válvula del carrete está sucia, la carga del actuador es demasiado alta, la presión de alimentación es demasiado baja, el carrete o los sensores de presión están defectuosos o el actuador tiene fugas.
Superposición o posicionamiento demasiado lento: Cambiar el valor PERF, la válvula del carrete está sucia, el tubo de aire de suministro es demasiado pequeño o el filtro de aire de suministro está sucio.
Modelos de reemplazo
La serie ND9000 es la actualización de próxima generación con diagnósticos mejorados y opciones de bus de campo.El ND7000 sirve como reemplazo directo para los posicionadores NE700/NP700 heredadosPara alternativas entre proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de pedir.
