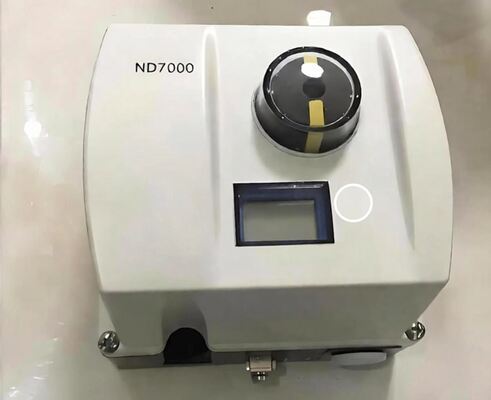

Descripción general del producto
El Neles ND7000 es un controlador de válvulas inteligente basado en microcontrolador que ofrece un control preciso y fiable del actuador neumático. Funciona con un bucle de 4-20 mA y compara continuamente la señal de comando de entrada con la posición real de la válvula, ajustando el actuador en consecuencia. El ND7000 funciona con prácticamente todos los actuadores de válvulas de control y en todas las áreas industriales.
La unidad utiliza medición de posición de válvula sin contacto, lo que elimina el desgaste mecánico en la ruta de retroalimentación. El mismo dispositivo maneja válvulas rotativas y lineales, además de actuadores de simple y doble efecto. La puesta en marcha es sencilla con la interfaz de usuario local (LUI) o la configuración remota DTM/EDD. Una función de calibración de 1 punto permite la instalación en válvulas en servicio sin interrupción del proceso.
El ND7000 está certificado SIL 2 por TÜV según IEC 61508. Cuenta con autodiagnóstico que incluye tendencia de desviación, contadores y pruebas fuera de línea extendidas. El dispositivo está diseñado para condiciones ambientales adversas con un diseño modular robusto, excelentes características de temperatura y tolerancia a vibraciones e impactos.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Marca | Neles |
| Protocolo de comunicación | HART |
| Señal de entrada | 4-20mA |
| Interfaz de datos | Cableado |
| Diagnóstico | Autodiagnóstico; Tendencia de desviación; Contadores; Pruebas fuera de línea extendidas |
| Presión de suministro | 1.4~8 bar (20~115 psig) |

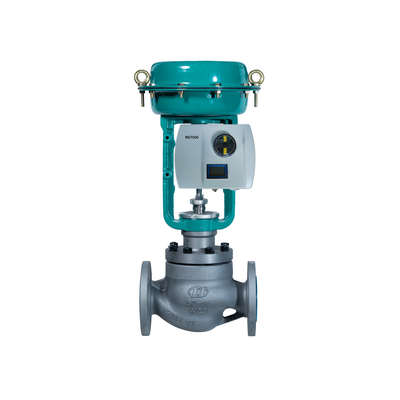

| Tipo de montaje | Válvulas rotativas y lineales; Actuadores de simple y doble efecto |
| Temperatura de funcionamiento | -40°C~+85°C, estándar; -53°C~+85°C, versión ártica |
| Protección de la carcasa | IP66 / NEMA 4X |
| Material de la carcasa | Aleación de aluminio anodizado |
| Conexiones de aire | G 1/4 |
| Certificaciones | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Software de comunicación | FDT/DTM; EDD |
Industria de aplicación
El Neles ND7000 se utiliza en petróleo y gas, procesamiento químico, generación de energía, minería y automatización industrial general. El dispositivo se puede integrar con todos los principales sistemas DCS y admite kits de montaje para actuadores de terceros. Es totalmente compatible con sistemas y equipos de diferentes fabricantes.
Problemas comunes
Un cambio en el punto de ajuste de la posición de la válvula no afectará la posición del actuador: Compruebe la presión de suministro (puede ser demasiado baja), el atasco de la válvula de corredera, los parámetros de configuración incorrectos, el actuador o la válvula atascados, los cables de señal conectados incorrectamente o la calibración no realizada.
El actuador va a la posición final con un pequeño cambio en la señal de entrada: Los tubos entre el controlador y el actuador son incorrectos. Compruebe los ajustes de los parámetros PFA y ROT.
Posicionamiento inexacto: Válvula de corredera sucia, carga del actuador demasiado alta, presión de suministro demasiado baja, sensores de corredera o de presión defectuosos, o fuga del actuador.
Sobrepaso o posicionamiento demasiado lento: Cambie el valor PERF, la válvula de corredera sucia, el tubo de aire de suministro demasiado pequeño o el filtro de aire de suministro sucio.
Modelos de reemplazo
El Neles ND7000 es una plataforma madura de controlador de válvulas inteligente. La serie ND9000 es la actualización de próxima generación con diagnóstico mejorado y opciones de bus de campo. El ND7000 sirve como reemplazo directo de los posicionadores legacy NE700/NP700. Para alternativas de otros proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
