Descripción general del producto

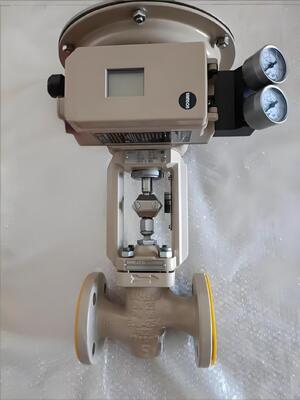

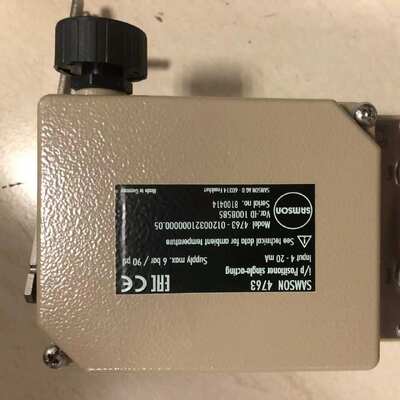

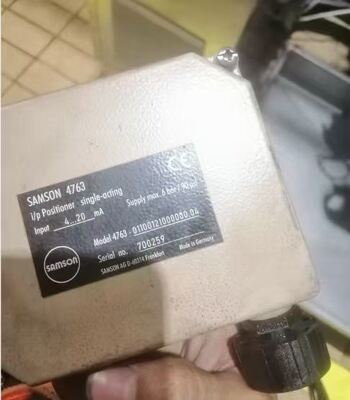

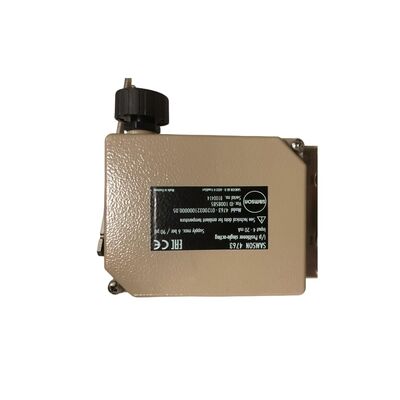

El Samson 4763 es un posicionador electropneumático compacto diseñado para su montaje en válvulas de control neumáticas. Es un instrumento de acción simple que compara la señal de entrada del sistema de control con la posición real del vástago de la válvula y luego envía una presión neumática correspondiente al actuador. La carcasa es de aluminio fundido a presión y la unidad se puede montar en cualquier orientación sin verse afectada por vibraciones mecánicas. La dirección de operación se puede invertir en campo. La banda proporcional ajustable y la capacidad de salida de aire permiten un ajuste fino para aplicaciones específicas. El 4763 acepta una entrada eléctrica de 4-20 mA o 1-5 mA. Utiliza un sistema de fuerza de equilibrio de solapa y boquilla. Los manómetros opcionales permiten la monitorización de la presión de suministro de aire y de la señal.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Marca | Samson |
| Protocolo de comunicación | HART (opcional) |
| Señal de entrada | 4(0) a 20 mA; 1 a 5 mA |
| Interfaz de datos | Cableado |
| Diagnóstico | Sin diagnóstico de válvula (estándar) |
| Presión de suministro | 1.4 a 6 bar (20 a 90 psi) |
| Tipo de montaje | Actuador lineal, acción simple; Rotativo (mediante accesorio) |
| Recorrido nominal | 7.5 a 90 mm |
| Ángulo de apertura | Hasta 90° |
| Temperatura de funcionamiento | -20 a +80°C |
| Protección de la carcasa | IP 54 |
| Material de la carcasa | Aluminio fundido a presión |
| Conexiones de aire | G 1/4 |
| Sensibilidad | <0.1% |
| Histéresis | <0.5% |
| Protección contra explosiones | Tipo 4763-0: Sin; Tipo 4763-1: ATEX Ex ia IIC T6; Tipo 4763-8: EEx nA |
| Certificaciones | ATEX, IECEx (según versión) |
| Software de comunicación | No aplicable |
Industria de aplicación
El Samson 4763 se utiliza en procesamiento químico y petroquímico, generación de energía, pulpa y papel, y automatización industrial general. Es adecuado para servicio de estrangulamiento y aplicaciones que requieren un posicionamiento preciso de la válvula. Su diseño compacto y resistencia a las vibraciones lo hacen adecuado para entornos de proceso exigentes.
Problemas comunes
El posicionador no responde a la señal de entrada: Verifique que la presión de suministro esté dentro de 1.4~6 bar. Verifique que las conexiones neumáticas estén seguras. Compruebe que el conjunto de boquilla no esté obstruido.
La posición de la válvula no coincide con la señal de entrada: Verifique la configuración de la banda proporcional (banda P). Verifique que la dirección de operación (directa o inversa) esté configurada correctamente. Recalibre el punto cero.
Operación errática u oscilación: Inspeccione si hay fugas de aire en las tuberías y accesorios. Verifique si hay fricción excesiva en el empaque de la válvula o en el actuador. Verifique que la configuración de la capacidad de salida de aire sea apropiada.
Error de calibración del punto cero: El punto cero está fuera de rango. Verifique el montaje y reajuste el punto cero.
Baja presión de suministro: Verifique que la presión de suministro cumpla con el requisito mínimo de 1.4 bar. Verifique el regulador de suministro de aire.
Modelos de reemplazo
El Samson 4763 será descontinuado en un futuro cercano. El reemplazo directo es el TROVIS 3730-1, que es el posicionador inteligente de próxima generación con comunicación HART y características mejoradas. El Tipo 3767 también está disponible como alternativa. El 4763 es un predecesor de la serie 3730 y comparte compatibilidad de montaje similar. Para alternativas de otros proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
