Resumen del producto

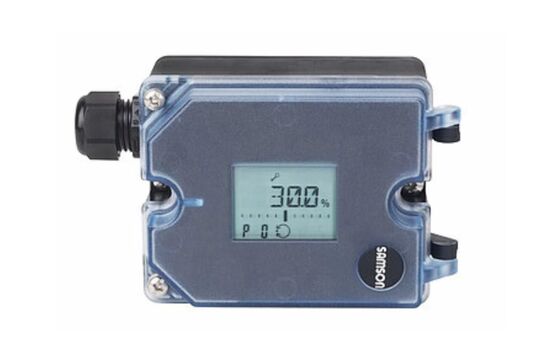

El Samson 3725 es un posicionador electropneumático compacto y autocentrante para válvulas de globo y rotativas neumáticas. Es un dispositivo de acción simple que compara la señal de control del sistema con la posición real del vástago de la válvula o el ángulo de apertura, y luego envía una salida neumática proporcional al actuador. La detección magnetorresistiva sin contacto elimina el desgaste mecánico en la ruta de retroalimentación. La unidad resiste los efectos ambientales y el martilleo de vapor. Tres teclas capacitivas y una pantalla LCD con dirección de lectura seleccionable hacen que la operación sea intuitiva desde cualquier posición de montaje. Todos los parámetros se almacenan en EEPROM no volátil para protección contra fallos de alimentación. El arranque automático variable con parámetros preestablecidos significa que solo las desviaciones de los valores estándar necesitan ajustarse. Hay disponible una función de cierre hermético y el punto cero se supervisa continuamente.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Marca | Samson |
| Protocolo de comunicación | HART (opcional) |
| Señal de entrada | 4 a 20 mA, unidad de 2 hilos |
| Interfaz de datos | Cableado |
| Diagnóstico | Monitorización continua del punto cero |
| Presión de suministro | Máx. 7 bar |

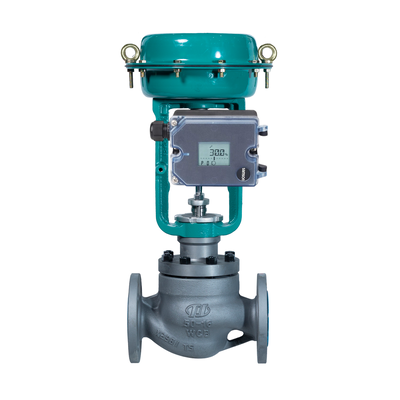

| Tipo de montaje | Actuadores lineales y rotativos; Acción simple |
| Carrera (ajustable) | 3.75 a 50 mm |
| Ángulo de apertura | 24 a 100° |
| Temperatura de funcionamiento | -25 a +80°C |
| Protección de la carcasa | IP 66 |
| Material de la carcasa | PPA (poliftalamida), resistente a los rayos UV |
| Conexiones de aire | G 1/4 o 1/4 NPT |
| Corriente mínima | 3.8 mA |
| Impedancia de carga | Máx. 6.3 V (315 Ω a 20 mA) |
| Curvas características | 3 curvas de carrera, 9 curvas de ángulo de rotación |
| Protección contra explosiones | Tipo 3725-000: Sin; Tipo 3725-110: ATEX; Tipo 3725-113: GOST; Tipo 3725-130: CSA |
| Certificaciones | Certificado de construcción naval |
Industria de aplicación
El Samson 3725 se utiliza en el procesamiento químico y petroquímico, la generación de energía y la automatización industrial general. Es adecuado para servicio de estrangulamiento y aplicaciones donde el diseño compacto, la facilidad de operación y la robustez son esenciales. El posicionador está desarrollado para uso universal en actuadores lineales y rotativos.
Problemas comunes
El posicionador no responde a la señal de entrada: Compruebe la presión de suministro (máx. 7 bar). Verifique que las conexiones neumáticas estén seguras.
La posición de la válvula no coincide con la señal de entrada: Compruebe la configuración de la curva característica. Verifique que la dirección de operación esté configurada correctamente. Recalibre el punto cero.
Operación errática u oscilación: Inspeccione si hay fugas de aire en las tuberías y accesorios. Compruebe si hay fricción excesiva en el empaque de la válvula o el actuador.
Error de calibración del punto cero: El punto cero está fuera de rango. Compruebe el montaje y reajuste el punto cero.
Error de inicialización: Compruebe la presión de suministro y la conexión del sensor de carrera. Verifique que la válvula no esté atascada.
Modelos de reemplazo
El Samson 3725 es una plataforma de posicionador compacta. El TROVIS 3730-1 es un reemplazo directo con comunicación HART y características mejoradas. El Tipo 3724 también está disponible como alternativa en la misma serie. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de carrera y el protocolo de comunicación antes de realizar el pedido.
