Resumen del producto

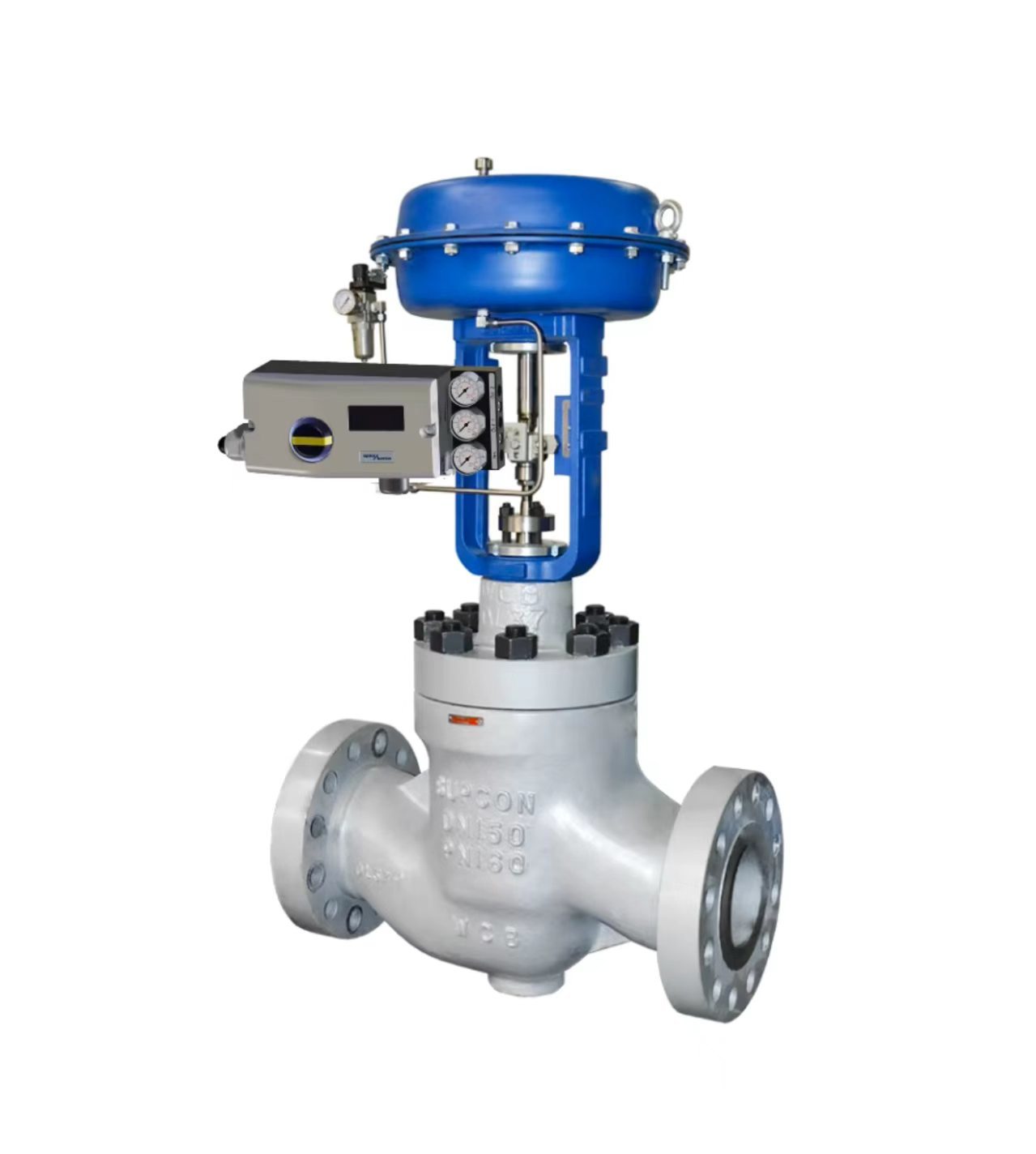

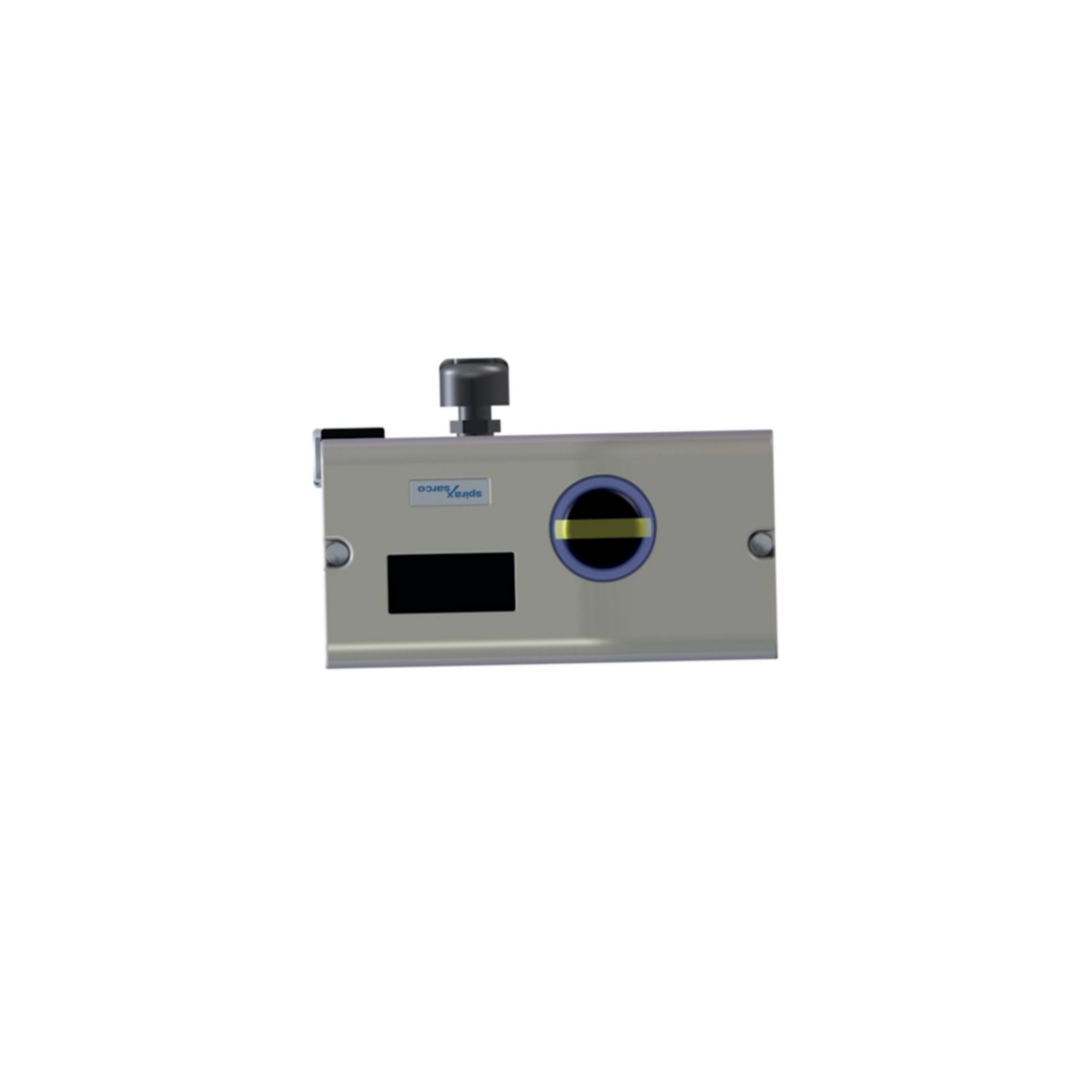

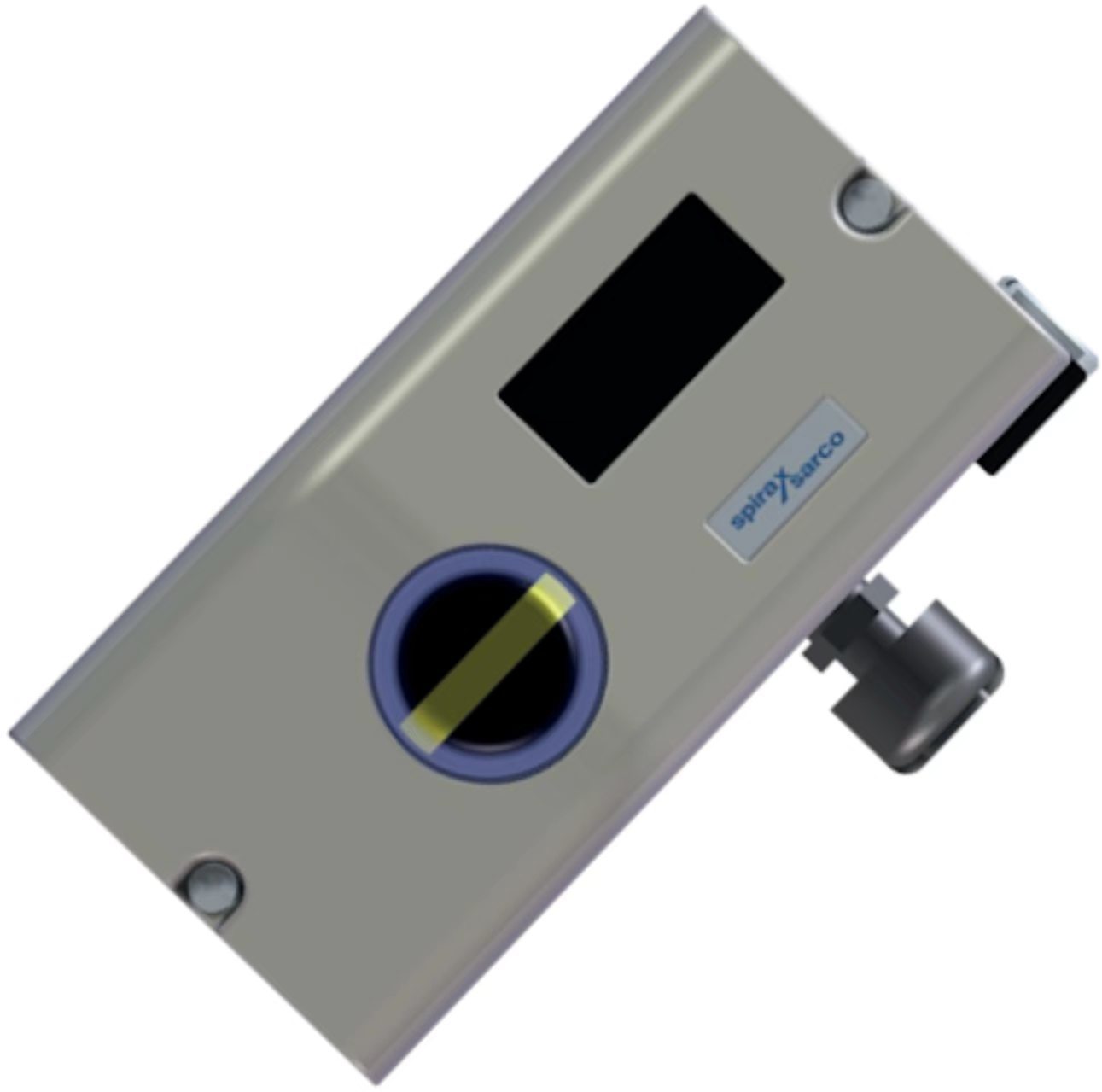

El Spirax Sarco SP7 es un posicionador de válvulas electro-neumático inteligente y configurable electrónicamente, diseñado para montaje en actuadores neumáticos lineales o rotativos que cumplen con la norma NAMUR. Garantiza una proporcionalidad exacta entre la carrera de la válvula y la señal de entrada eléctrica (mA) al posicionador.
El SP7-1* tiene una carcasa de aluminio fundido tratada para instalación en exteriores. La unidad se puede montar en actuadores neumáticos con un recorrido rotativo de -57 a +57° o un recorrido lineal de -28 a +28°. El posicionador se puede suministrar con o sin kit de montaje y con o sin bloque de manómetro. Funciona con una señal de control en mA y una presión de suministro de aire de 1.4 a 6 bar. El posicionador también se puede utilizar para invertir la acción de la señal de control.
El SP7-10 incluye una interfaz de comunicación local (LCI) de serie, con un módulo de comunicación HART opcional para comunicación a través de la señal de 20 mA. Hay disponibles HART 5 o HART 7. El SP7-11 ofrece un módulo PROFIBUS PA, y el SP7-12 ofrece un módulo FOUNDATION Fieldbus. Una entrada digital puede activar funciones del sistema de control, y una salida digital emite mensajes colectivos (alarmas/fallos). El SP7 es uno de los posicionadores más eficientes energéticamente disponibles, con un consumo máximo de aire en estado estacionario de 0.015 SCFM, hasta 50 veces más eficiente que posicionadores electro-neumáticos similares.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Marca | Spirax Sarco |
| Protocolo de comunicación | HART 5/7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12) |
| Señal de entrada | 4-20 mA (rango dividido amplitud mínima 8 mA) o bus de campo |
| Interfaz de datos | Cableado |
| Diagnóstico | Diagnóstico de válvula; Indicadores de mantenimiento preventivo |
| Presión de suministro | 1.4 a 6 bar (20 a 87 psi) |
| Calidad del aire | ISO 8573-1:2010 Clase 3:3:3 |
| Tipo de montaje | Actuadores lineales y rotativos (NAMUR); Acción simple |
| Temperatura de funcionamiento | -20°C a +80°C (estándar); -40°C a +80°C (versión T4) |
| Protección de la carcasa | IP66 |
| Material de la carcasa | Aluminio fundido a presión, pintura anticorrosiva |
| Peso | Aprox. 0.78 kg (kit de montaje lineal); 0.4 kg (kit de montaje rotativo) |
| Impedancia | Máx. 485 ±15 Ω (solo para señal de entrada de 4-20 mA) |
| Certificaciones | ATEX II 2 G Ex ib IIC T6/T4 Gb; IECEx; CCC (China); NEPSI; INMETRO |
| Garantía | Garantía del fabricante de 3 años |
Industria de aplicación
El Spirax Sarco SP7 se utiliza en sistemas de control de vapor, calefacción y refrigeración de procesos, servicios de alimentos y bebidas, vapor limpio farmacéutico y control general de válvulas industriales. Es adecuado para aplicaciones donde el posicionamiento digital fiable y la eficiencia energética son esenciales. El posicionador se puede utilizar con cualquier actuador que cumpla con la norma NAMUR, incluidas las series de actuadores Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 y TN2000.
Problemas comunes
El posicionador no responde a la señal de entrada: Compruebe que la presión del aire de suministro esté dentro de 1.4~6 bar. Verifique que las conexiones neumáticas estén seguras. Compruebe que la calidad del suministro de aire cumpla con ISO 8573-1:2010 Clase 3:3:3.
La posición de la válvula no coincide con la señal de entrada: Compruebe la configuración de la curva característica. Verifique que la dirección de operación esté configurada correctamente. Recalibre el punto cero.
Respuesta lenta de la válvula: Compruebe la presión del aire de suministro y el filtro. Verifique que el tubo de suministro de aire no esté restringido.
ERROR 10 (Suministro de energía interrumpido): El suministro de energía se interrumpió durante al menos 20 ms. El actuador se mueve a la posición segura. Después de aproximadamente 5 segundos, el posicionador se reinicia automáticamente.
ERROR 11 (Error de RAM): El actuador se mueve a la posición segura. Después de aproximadamente 5 segundos, el posicionador se reinicia automáticamente y la RAM se reinicializa.
SENS_ERR (Sensor de posición defectuoso): El sensor de posición está defectuoso. Póngase en contacto con el servicio técnico para su reemplazo.
ALARMA 1 (Fuga entre el posicionador y el actuador): Compruebe si hay fugas en los tubos y accesorios neumáticos.
ALARMA 2 (Corriente de consigna fuera de rango): Compruebe la fuente de la señal de entrada y el cableado.
Modelos de reemplazo
El Spirax Sarco SP7 es una plataforma de posicionador inteligente de generación actual. El posicionador inteligente SP8 es la opción de nivel superior de la misma línea de productos, que ofrece diagnósticos avanzados de válvulas con tendencias de datos a largo plazo para comparar el rendimiento actual de la válvula con una válvula de control nueva. Para instalaciones heredadas, el SP7 sirve como una actualización de las series de posicionadores Spirax Sarco EP5/EP6 más antiguas y de posicionadores solo neumáticos. Para alternativas de otros proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
