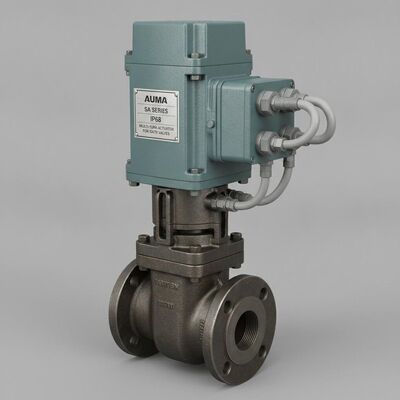

Actuador eléctrico DIN de aleación de aluminio IP68 y actuador de válvula eléctrico para válvulas de compuerta

Resumen del producto

El paquete de válvulas AUMA Serie SA se entrega preconfigurado de fábrica, con un actuador eléctrico multiturno ya montado y probado en una válvula de compuerta o globo. Esto elimina la necesidad de adquirir componentes por separado y reduce el tiempo de instalación in situ. El actuador produce un par de 10 Nm a 32.000 Nm a través de un motor de CA trifásico, CA monofásico o CC. Los finales de carrera y los interruptores de par proporcionan una retroalimentación precisa de la posición final, mientras que un volante permite la operación manual cuando no hay energía disponible.

Los actuadores tipo SA para servicio de apertura-cierre tienen clasificaciones Clase A y B o servicio de corta duración S2 – 15 min. Una versión opcional S2 – 30 min maneja períodos de funcionamiento más largos. El actuador se puede emparejar con varios controles, desde unidades básicas de APERTURA-CIERRE hasta versiones microcontroladas con registro de datos de operación o interfaz de bus de campo. La carcasa IP68 según EN 60529 proporciona una protección anticorrosión de alta calidad (KS) y opera dentro de -30 °C a +70 °C. Los tipos de accionamiento de salida cumplen con las normas DIN e ISO.

Especificaciones técnicas

Industria de aplicación

El sistema sirve para el tratamiento de agua y aguas residuales, generación de energía, petróleo y gas, petroquímica, procesamiento químico, calefacción urbana y plantas industriales. Maneja el servicio de apertura-cierre en válvulas de compuerta, válvulas de globo y otras aplicaciones de válvulas multiturno. La carcasa IP68 la hace adecuada para condiciones exteriores duras o sumergidas.

Problemas comunes

• Sin reacción a los comandos de operación: Primero verifique la configuración del tiempo de reacción, luego busque bloqueo mecánico o problemas de suministro de energía.

• Fallo de par en dirección de APERTURA o CIERRE: Inspeccione la válvula en busca de obstrucciones y verifique la configuración de los interruptores de par. El exceso de fricción de la válvula también puede causar esta falla.

• El indicador de posición mecánico no se puede ajustar: El engranaje reductor puede no coincidir con las vueltas/carrera del actuador. Instale un engranaje reductor adecuado.

• El actuador llega al tope final aunque los finales de carrera funcionan correctamente: Revise la configuración de los finales de carrera y la configuración de la posición final.

• La temperatura del bobinado del motor es demasiado alta: Verifique si el dimensionamiento del actuador coincide con la aplicación. Confirme que el ciclo de trabajo sea correcto.

Modelos de reemplazo

La serie AUMA SA es una plataforma de actuador eléctrico multiturno de generación actual. La serie SAR es una variante de actuador modulante clasificada para Clase C o tipo de servicio S4 – 25%. La serie SAEx está disponible para aplicaciones a prueba de explosiones (rango de par de 10 Nm a 16.000 Nm). La serie SA-UW está diseñada para uso continuo bajo el agua (rango de par de 10 Nm a 4.000 Nm). Para alternativas de otros fabricantes, verifique la compatibilidad del montaje de la válvula, los requisitos de par y la interfaz de control antes de realizar el pedido.
