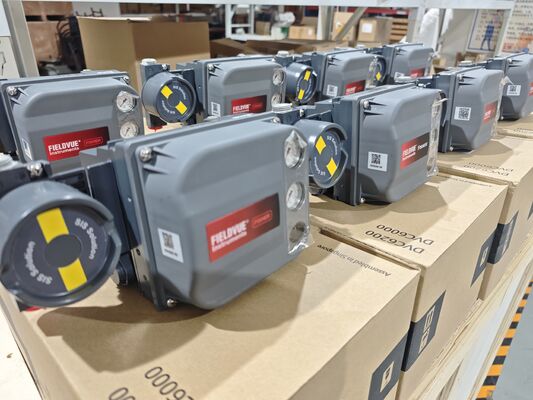

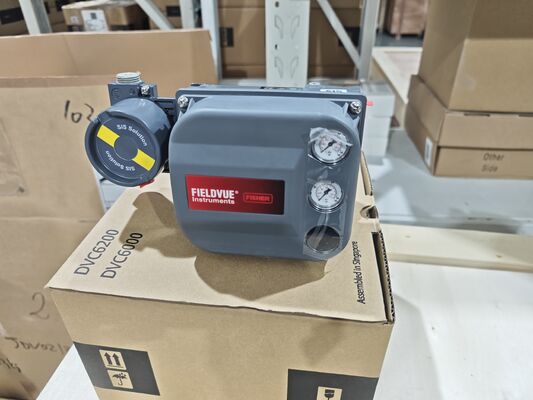

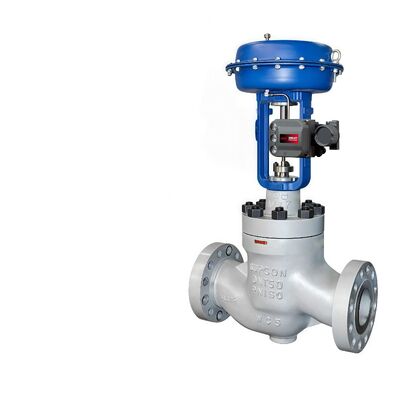

HART 5 / HART 7 Posicionador digital de válvulas con IP66 e entrada de 4-20 mA para el control del proceso

Descripción general del producto

El paquete de posicionador de válvula digital Fisher DVC6200 se suministra como una solución completamente preensamblada y preprobada en fábrica para un control preciso de la válvula en las industrias de procesos. Combina el posicionador de válvula digital, el hardware de montaje, las conexiones de terminales y la configuración verificada de calibración en un paquete completo que reduce significativamente el tiempo de puesta en marcha en el sitio y elimina la necesidad de emparejar por separado el posicionador, el actuador y los componentes de retroalimentación. El DVC6200 convierte una señal de entrada analógica de 4-20 mA CC en una presión de salida neumática para accionar el actuador, y utiliza el protocolo de comunicación HART 5 o HART 7 para permitir el acceso remoto a los datos de condición de la válvula desde cualquier punto del bucle. El sistema de retroalimentación de alto rendimiento sin enlace elimina el contacto físico entre el vástago de la válvula y el posicionador, lo que significa que no hay piezas de desgaste y se maximiza la vida útil del conjunto. El posicionador admite modos de control de modulación y de encendido/apagado, y es compatible con actuadores lineales de vástago deslizante con un recorrido nominal entre 6,35 mm y 606 mm, así como con actuadores rotativos de cuarto de vuelta con un recorrido nominal entre 45° y 180°. El instrumento también proporciona retroalimentación de posición a través de un transmisor de posición integral de 4-20 mA o un interruptor discreto, según la configuración. Dado que la unidad llega calibrada y probada en fábrica, los usuarios reciben un paquete de posicionador coordinado que reduce los errores de cableado y acorta el tiempo de puesta en marcha.

La carcasa está diseñada para entornos industriales hostiles, con una clasificación de protección Tipo 4X e IP66 que resiste el polvo, la entrada de agua y las atmósferas corrosivas. El rango de temperatura ambiente de funcionamiento es de -40 a +85 °C, con una opción de temperatura extrema disponible hasta -52 °C para instrumentos que utilizan elastómeros de fluorosilicona. La presión de suministro puede variar desde un mínimo recomendado de 0,3 bar por encima del requisito del actuador hasta un máximo de 10,0 bar (145 psig), y el consumo de aire en estado estacionario con el relé de baja purga es inferior a 0,056 Nm³/h a una presión de suministro de 1,4 bar. El DVC6200 cuenta con un conjunto completo de certificaciones, incluidas aprobaciones CSA, FM, ATEX, IECEx y marinas de Lloyd's Register, Bureau Veritas, DNV y ABS. El posicionador admite aire, gas natural y nitrógeno como medios de suministro, y se utiliza ampliamente en las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua, pulpa y papel, minería, alimentos y bebidas, y farmacéutica. La combinación de comunicación digital, capacidad de autodiagnóstico, construcción sellada y montaje flexible hace de este paquete una opción confiable para la automatización de válvulas a largo plazo y la operación de planta de bajo mantenimiento.

Especificaciones técnicas

Modelo: DVC6200
Tipo de producto: Paquete de posicionador de válvula digital
Señal de entrada: 4-20 mA CC, nominal; se permite división de rango
Protocolo de comunicación: HART 5 / HART 7
Voltaje mínimo: 9,5 VCC para control analógico; 10 VCC para comunicación HART
Presión máxima de salida: 145 psig (10,0 bar)
Medios de suministro: Aire / Gas natural / Nitrógeno
Consumo de aire: Menos de 0,056 Nm³/h a 1,4 bar (20 psig)
Protección de la carcasa: Tipo 4X / IP66
Temperatura ambiente: -40 a +85 °C (-40 a +185 °F)
Opción de temperatura extrema: -52 a +85 °C con elastómeros de fluorosilicona
Tipo de montaje: Montaje integral
Estándar de montaje: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
Compatibilidad del actuador: Lineal de vástago deslizante (recorrido de 6,35-606 mm); Rotativo de cuarto de vuelta (45°-180°)
Retroalimentación de posición: Transmisor integral de 4-20 mA / interruptor discreto
Diagnóstico: Sí, Diagnóstico de rendimiento FIELDVUE
Certificaciones: CSA / FM / ATEX / IECEx / Aprobaciones marinas
Material de la carcasa: Aleación de aluminio (estándar) / Acero inoxidable (opcional)
Peso: 3,5 kg / 7,7 lbs (aluminio); 8,6 kg / 19 lbs (acero inoxidable)

Industria de aplicación

Procesamiento de petróleo y gas

Plantas químicas y petroquímicas

Plantas de generación de energía y ciclo combinado

Tratamiento de agua y aguas residuales

Plantas de pulpa y papel

Procesamiento de minería y metales

Producción de alimentos y bebidas

Fabricación farmacéutica

Estas industrias requieren un control preciso de la válvula, comunicación remota confiable y capacidad de diagnóstico en línea. El DVC6200 es particularmente adecuado para aplicaciones que involucran servicio de amoníaco líquido, sistemas de agua de enfriamiento de aceite lubricante de generador e instalaciones de procesamiento de gas donde la confiabilidad de la válvula impacta directamente el tiempo de producción. La opción de carcasa de acero inoxidable resiste las atmósferas corrosivas que a menudo se encuentran en plantas químicas, fábricas de pulpa y papel e instalaciones de petróleo y gas en alta mar. Con la comunicación HART, los operadores pueden acceder a los datos de condición de la válvula sin ingresar a áreas peligrosas, mejorando la seguridad y reduciendo la exposición a entornos peligrosos.

Problemas comunes

El instrumento no se comunica: verifique la fuente de alimentación en los terminales del dispositivo y confirme que se cumple el requisito de voltaje mínimo de 9,5 VCC para control analógico o 10 VCC para comunicación HART.

La válvula no se desplaza de 0 a 100% con el cambio de punto de ajuste: verifique las conexiones neumáticas y la presión de suministro; confirme que el bloque de salida correcto (AO o DO) está configurado en Selección de características.

El punto de ajuste del bloque transductor no se actualiza desde el bloque AO: cambie el modo del bloque transductor a Automático y confirme que el bloque AO está activo.

La lectura de entrada analógica no coincide con la corriente real: verifique el voltaje del terminal, la polaridad del cableado y la resistencia del bucle.

Válvula atascada o solenoide atascado: ejecute las pruebas de diagnóstico de ValveLink para identificar la fricción del conjunto de la válvula, el resorte del actuador roto o el eje de la válvula/actuador roto.

Suministro de aire bajo o alto o caída de presión: inspeccione el regulador de suministro de aire, verifique si hay fugas de aire externas en el diafragma del actuador o en la tubería, y confirme que la presión de suministro es al menos 0,3 bar superior al requisito máximo del actuador.

Fricción excesiva del conjunto de la válvula: realice pruebas de diagnóstico para cuantificar la fricción y compararla con la línea de base; inspeccione el estado del empaque y del vástago.

Retroalimentación de posición incorrecta: recalibre el transmisor de posición integral de 4-20 mA o verifique la actuación del interruptor de límite.

Entrada de humedad en la caja de terminales: inspeccione los sellos de la carcasa, los prensaestopas y los pernos de la tapa; verifique la integridad IP66.

Caída de comunicación en el bucle HART: verifique el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo HART.

Modelos de reemplazo

Fisher DVC6200 HC (Alta Capacidad)

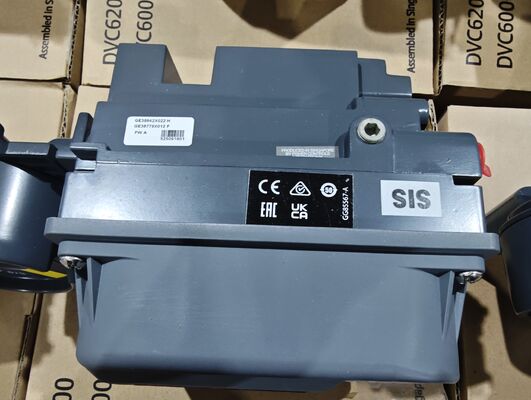

Fisher DVC6200 SIS (Sistema Instrumentado de Seguridad)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Posicionador de válvula digital Fisher DVC2000

Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 Series (3730-1/2/3/4)

Samson 3725 / 4763

Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

Nota de selección: verifique la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de suministro y la protección de la carcasa antes de sustituir los modelos. El DVC6200 está diseñado para una instalación fácil de adaptar en la mayoría de los actuadores neumáticos Fisher y no Fisher, y el diseño modular permite reemplazar los componentes de trabajo críticos sin quitar el cableado de campo o la tubería neumática.
