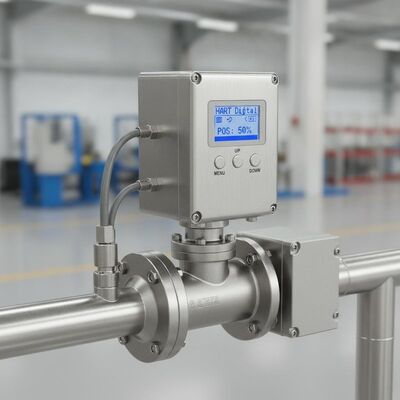

HART Comunicación Posicionador de válvula digital fábrica de paquete preensamblado con carcasa de acero inoxidable posicionador de válvula

Descripción general del producto

El paquete de posicionador de válvula digital Fisher DVC6200 es una solución de control de válvula completamente preensamblada y preprobada en fábrica, diseñada para un rendimiento preciso y repetible en plantas de proceso. Empaqueta el posicionador de válvula digital, el hardware de montaje, las conexiones de terminales y la configuración verificada por calibración como una unidad coordinada, por lo que los usuarios no necesitan obtener y combinar posicionadores, actuadores y dispositivos de retroalimentación por separado. El DVC6200 recibe una señal de entrada analógica de 4-20 mA CC y la convierte en una presión de salida neumática que acciona el actuador de la válvula con alta precisión. La comunicación HART 5 o HART 7 permite acceder a los datos de condición de la válvula de forma remota desde cualquier punto del bucle, lo que mejora la visibilidad y reduce la necesidad de ingresar a áreas peligrosas. El sistema de retroalimentación de alto rendimiento sin enlace elimina el contacto físico entre el vástago de la válvula y el posicionador, por lo que no hay piezas de desgaste y se maximiza la vida útil del conjunto. El instrumento admite control de estrangulamiento y control de encendido/apagado, y funciona con actuadores lineales de vástago deslizante con un recorrido de 6,35 mm a 606 mm, así como con actuadores rotativos de cuarto de vuelta de 45° a 180°. La retroalimentación de posición está disponible a través de un transmisor integral de 4-20 mA o un interruptor discreto, según la configuración solicitada. Dado que el paquete está calibrado y probado en fábrica, los usuarios reciben una solución coordinada que reduce los errores de cableado y acorta el tiempo de puesta en marcha.

La carcasa está diseñada para entornos industriales hostiles, con protección Tipo 4X e IP66 que resiste el polvo, la entrada de agua y las atmósferas corrosivas. El rango de temperatura ambiente estándar es de -40 a +85 °C, y una opción de temperatura extrema extiende la operación hasta -52 °C cuando se especifican elastómeros de fluorosilicona. La presión de suministro puede variar desde un mínimo recomendado de 0,3 bar por encima del requisito del actuador hasta un máximo de 10,0 bar (145 psig), y el consumo de aire en estado estacionario con el relé de baja purga es inferior a 0,056 Nm³/h a una presión de suministro de 1,4 bar. El DVC6200 cuenta con una cartera integral de certificaciones, que incluyen aprobaciones CSA, FM, ATEX, IECEx y marinas de Lloyd's Register, Bureau Veritas, DNV y ABS. Admite aire, gas natural y nitrógeno como medios de suministro, y se utiliza ampliamente en las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua, pulpa y papel, minería, alimentos y bebidas, y farmacéutica. La combinación de comunicación digital, capacidad de autodiagnóstico, construcción sellada y montaje flexible hace de este paquete una opción confiable para la automatización de válvulas a largo plazo y la operación de planta de bajo mantenimiento.

Especificaciones técnicas

Industria de aplicación

1. Procesamiento de petróleo y gas

2. Plantas químicas y petroquímicas

3. Plantas de generación de energía y ciclo combinado

4. Tratamiento de agua y aguas residuales

5. Molinos de pulpa y papel

6. Procesamiento de minería y metales

7. Producción de alimentos y bebidas

8. Fabricación farmacéutica

Estas industrias requieren un control preciso de las válvulas, una comunicación remota confiable y capacidad de diagnóstico en línea. El DVC6200 es especialmente adecuado para servicio de amoníaco líquido, sistemas de agua de refrigeración de aceite lubricante de generadores y plantas de procesamiento de gas donde la confiabilidad de la válvula afecta directamente el tiempo de producción. La opción de carcasa de acero inoxidable resiste las atmósferas corrosivas que se encuentran comúnmente en plantas químicas, molinos de pulpa y papel e instalaciones de petróleo y gas en alta mar. Con la comunicación HART, los operadores pueden acceder a los datos de condición de la válvula sin ingresar a áreas peligrosas, mejorando la seguridad y reduciendo la exposición a entornos peligrosos.

Problemas comunes

1. El instrumento no se comunica: verifique la fuente de alimentación en los terminales del dispositivo y confirme que se cumple el requisito de voltaje mínimo de 9,5 VCC para control analógico o 10 VCC para comunicación HART.

2. La válvula no se desplaza de 0 a 100 % con el cambio de punto de ajuste: verifique las conexiones neumáticas y la presión de suministro; confirme que el bloque de salida correcto (AO o DO) está configurado en Selección de características.

3. El punto de ajuste del bloque transductor no se actualiza desde el bloque AO: cambie el modo del bloque transductor a Automático y confirme que el bloque AO está activo.

4. La lectura de entrada analógica no coincide con la corriente real: verifique el voltaje del terminal, la polaridad del cableado y la resistencia del bucle.

5. Válvula atascada o solenoide atascado: ejecute las pruebas de diagnóstico de ValveLink para identificar la fricción del conjunto de la válvula, el resorte del actuador roto o el eje de la válvula/actuador roto.

6. Suministro de aire bajo o alto o caída de presión: inspeccione el regulador de suministro de aire, verifique si hay fugas de aire externas en el diafragma del actuador o en las tuberías, y confirme que la presión de suministro sea al menos 0,3 bar superior al requisito máximo del actuador.

7. Fricción excesiva del conjunto de la válvula: realice pruebas de diagnóstico para cuantificar la fricción y compararla con la línea de base; inspeccione el estado del empaque y del vástago.

8. Retroalimentación de posición incorrecta: recalibre el transmisor de posición integral de 4-20 mA o verifique la actuación del interruptor de límite.

9. Entrada de humedad en la caja de terminales: inspeccione los sellos de la carcasa, los prensaestopas y los pernos de la tapa; verifique la integridad IP66.

10. Interrupción de la comunicación en el bucle HART: verifique el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo HART.

Modelos de reemplazo

1. Fisher DVC6200 HC (Alta Capacidad)

2. Fisher DVC6200 SIS (Sistema Instrumentado de Seguridad)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (FOUNDATION Fieldbus)

5. Posicionador de válvula digital Fisher DVC2000

6. Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

7. Samson TROVIS 3730 Series (3730-1/2/3/4)

8. Samson 3725 / 4763

9. Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Nota de selección: verifique la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de suministro y la protección de la carcasa antes de sustituir los modelos. El DVC6200 está diseñado para una instalación fácil de adaptar en la mayoría de los actuadores neumáticos Fisher y no Fisher, y el diseño modular permite reemplazar los componentes de trabajo críticos sin quitar el cableado de campo o la tubería neumática.
