Posicionador Digital de Válvula con Comunicación HART, Interfaz Local y Detección Magnética para Control de Posicionador de Válvula Neumática

Resumen del producto

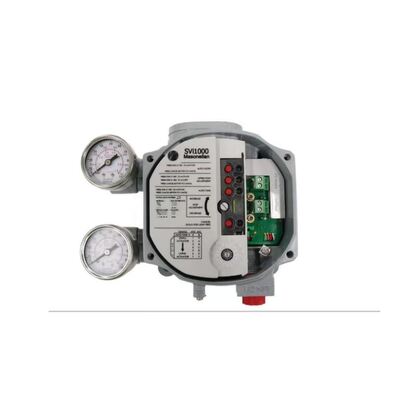

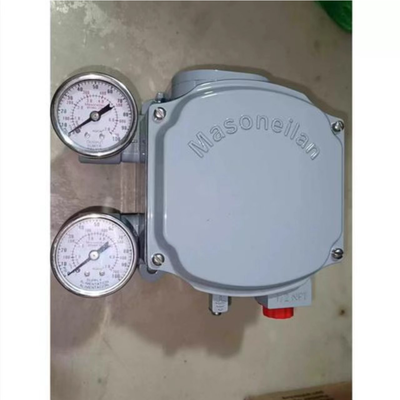

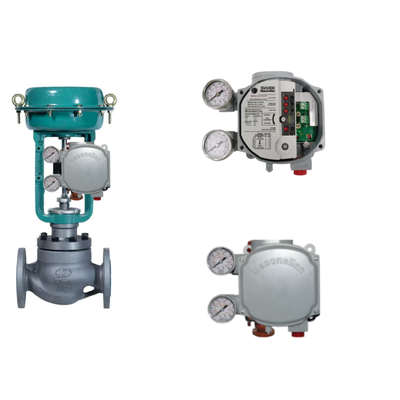

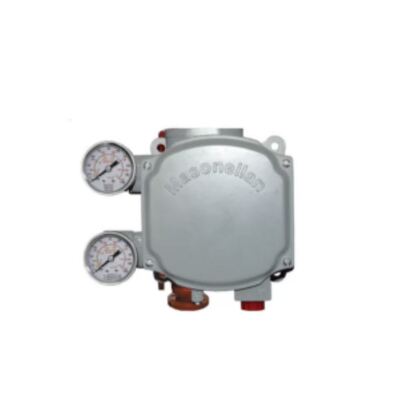

El posicionador digital de válvulas Masoneilan SVI1000 es un instrumento compacto, alimentado por bucle y con comunicación HART, diseñado para válvulas de control neumáticas de acción simple. Recibe una señal de control de 4-20 mA CC y la convierte en una salida neumática proporcional para accionar el actuador de la válvula, proporcionando un posicionamiento preciso y receptivo para el control de procesos continuos y por lotes. El SVI1000 utiliza una tecnología probada de detección de posición magnética sin contacto que elimina el desgaste mecánico y simplifica la instalación en cualquier actuador con capacidades de montaje NAMUR, IEC 60534-6-1 o IEC 60534-6-2. Su interfaz local fácil de usar con operación "un botón = una función" permite una configuración y calibración rápidas, y la mayoría de las válvulas de control están listas para operar en menos de cinco minutos. El instrumento admite la comunicación HART revisión 5 o revisión 7, seleccionable en campo, lo que permite el acceso remoto a los datos de estado de la válvula y a las alertas de diagnóstico. Los interruptores de estado sólido incorporados proporcionan retroalimentación de la posición de la válvula sin hardware adicional. La función de ajuste automático determina los parámetros óptimos de control de posición de la válvula, asegurando un rendimiento constante en diferentes tipos de actuadores. Dado que el SVI1000 se alimenta por bucle sin necesidad de alimentación externa, la instalación se simplifica y los costos de cableado se reducen.

La carcasa está construida de aluminio bajo en cobre con un recubrimiento de poliuretano gris sobre una imprimación epoxi, proporcionando protección IP66 y NEMA 4X contra el polvo, la entrada de agua y atmósferas corrosivas. El rango de temperatura de funcionamiento es de -40 a +85 °C (-40 a +185 °F), con una humedad relativa del 10% al 95%, sin condensación. El rango de presión de suministro es de 20 a 100 psi (1.4 a 7 bar), y el suministro de aire debe ser aire seco y filtrado de 5 micras según ISA S7.3. El SVI1000 cuenta con una cartera integral de certificaciones que incluyen ATEX, FM, IEC, CSA y CE, con aprobaciones intrínsecamente seguras y no incendiarias (energéticamente limitadas) para uso en áreas peligrosas. Se implementa ampliamente en la generación de energía, refinación, petroquímica, petróleo y gas upstream y midstream, tratamiento de agua y control de procesos industriales generales. El sensor de recorrido sin contacto permite un posicionamiento preciso y una operación sin mantenimiento, y el posicionador se puede integrar con los principales sistemas de control a través de las tecnologías HART eDDL y FDT-DTM. La combinación de tamaño compacto, configuración local, comunicación digital y bajos requisitos de mantenimiento hace que el SVI1000 sea una opción práctica y confiable para la automatización de válvulas y la eficiencia de la planta.

Especificaciones técnicas

Industria de aplicación

1. Generación de energía

2. Refinación de petróleo y gas

3. Procesamiento petroquímico

4. Petróleo y gas upstream y midstream

5. Tratamiento de agua y aguas residuales

6. Procesamiento químico

7. Plantas de pulpa y papel

8. Control de procesos industriales generales

Estas industrias requieren un posicionamiento preciso de las válvulas, una comunicación confiable y una operación de bajo mantenimiento para mantener la eficiencia y la seguridad de la producción. El SVI1000 es particularmente adecuado para aplicaciones donde el tamaño compacto, la configuración local simple y la rápida puesta en marcha son importantes, como paquetes montados en patines y modernizaciones de posicionadores electro-neumáticos antiguos. El sistema de retroalimentación magnética sin contacto reduce la complejidad del montaje y es ideal para actuadores neumáticos de acción simple con montaje NAMUR. Con la comunicación HART, los operadores pueden acceder a los datos de estado de la válvula y a las alertas de diagnóstico sin entrar en áreas peligrosas, mejorando la seguridad y reduciendo la exposición a entornos peligrosos.

Problemas comunes

1. El posicionador no responde a la señal de entrada: verifique el bucle de 4-20 mA en busca de continuidad, verifique que la fuente pueda suministrar 20 mA y confirme que el voltaje del terminal es de al menos 9 VCC a 20 mA.

2. La válvula no se desplaza con el cambio de consigna: verifique las conexiones neumáticas y la presión de suministro; confirme que la señal de entrada correcta está llegando al instrumento.

3. La pantalla LED local no funciona: verifique la fuente de alimentación y confirme que las conexiones del terminal estén seguras.

4. El ajuste automático no se completa: verifique el recorrido del actuador, la presión de suministro y que la retroalimentación magnética esté correctamente posicionada; verifique que no haya atascos mecánicos.

5. Retroalimentación de posición incorrecta: verifique los puntos de actuación del interruptor de estado sólido y recalibre el posicionador utilizando la interfaz local.

6. Fugas de aire o caída de presión: inspeccione las conexiones del suministro de aire, el relé y la tubería del actuador en busca de fugas; verifique que la presión de suministro sea adecuada y limpia.

7. Válvula atascada o solenoide atascado: ejecute pruebas de diagnóstico para identificar la fricción del conjunto de la válvula, problemas con el resorte del actuador o problemas con el eje.

8. Fricción excesiva del conjunto de la válvula: realice un análisis de fricción de diagnóstico y compárelo con la línea de base; inspeccione el estado del empaque y del vástago.

9. Entrada de humedad en la carcasa: inspeccione los sellos de la cubierta, los prensaestopas y la caja de terminales; verifique la integridad IP66 / NEMA 4X.

10. Comunicación HART intermitente: verifique el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo HART.

Modelos de reemplazo

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC Series

Nota de selección: verifique la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de suministro y la protección de la carcasa antes de sustituir los modelos. El SVI1000 está diseñado para actuadores neumáticos de acción simple y puede servir como reemplazo directo de posicionadores electro-neumáticos más antiguos.
