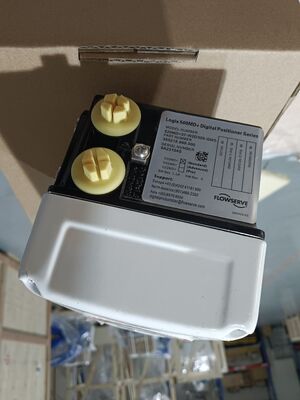

Posicionador Digital de Válvula con Comunicación HART y Carcasa de Aleación de Aluminio para Controlador de Válvula de Control Neumático

Resumen del producto

El posicionador de válvulas digitales Flowserve Logix 520MD es un instrumento inteligente de comunicación HART diseñado para proporcionar un posicionamiento preciso y estable para válvulas de control neumáticas.Acepta una señal de mando de dos alambres de 4-20 mA DC y produce una salida neumática proporcional que impulsa el actuadorEl 520MD utiliza tecnología piezo avanzada y una arquitectura de control de dos etapas para lograr una respuesta rápida, cierre ajustado,y sobrepasamiento mínimoSu algoritmo de ajuste de ganancia multi-variable permite al posicionador manejar cambios de paso grandes sin problemas mientras que todavía resuelve ajustes de punto de ajuste muy pequeños con alta precisión.Una rutina de ajuste automático mide el comportamiento del actuador y selecciona los valores óptimos de ganancia, y un selector de ganancia permite a los usuarios ajustar el rendimiento cuando sea necesario.y información diagnósticaDebido a que el 520MD es alimentado por bucle y opera con tan solo 3,6 mA, funciona con controladores y barreras eléctricas existentes.

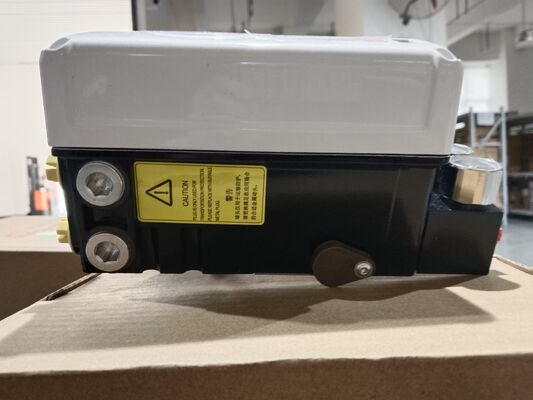

La carcasa está hecha de aluminio y está diseñada para ambientes industriales severos, con un rango de temperatura de operación de -52 ° C a +85 ° C (-62 ° F a +185 ° F).Más de 130 alarmas de advertencia ayudan a identificar posibles válvulasCuando se combinan con el software ValveSight DTM,el 520MD proporciona potentes herramientas de diagnóstico para la resolución rápida de problemas y el mantenimiento predictivoEstá clasificado como intrínsecamente seguro Clase 1 División 1 Grupos A-D y no incendiario Clase 1 División 2 Grupos A-D, por lo que es adecuado para la instalación en áreas peligrosas.Estados UnidosLas industrias típicas incluyen petróleo y gas, procesamiento químico, refinación, generación de energía, tratamiento de agua y aguas residuales, y celulosa y papel.Opciones de configuración local, la comunicación digital y la capacidad de diagnóstico hacen del 520MD una opción confiable para la automatización de válvulas y la eficiencia de la planta.

Especificaciones técnicas

Industria de las aplicaciones

1. Procesamiento de petróleo y gas

2. Instalaciones químicas y petroquímicas

3. Generación de energía

4. Tratamiento de aguas y aguas residuales

5. Fabricaciones de celulosa y papel

6. Refinado y regulación de la presión en tuberías

7. Fabricación farmacéutica

8. Minería y transformación de metales

Estas industrias requieren un posicionamiento preciso de las válvulas, una comunicación confiable y una sólida capacidad de diagnóstico para mantener la eficiencia y seguridad de la producción.El 520MD es particularmente adecuado para aplicaciones donde la alta capacidad de aire y el bajo consumo de aire son importantes, tales como el control automatizado del caudal y la presión en las válvulas industriales, la automatización de válvulas de petróleo y gas aguas arriba y aguas intermedias, los procesos químicos y petroquímicos por lotes y continuos,sistemas de vapor y de servicios públicos en centrales eléctricasLa tecnología piezo combinada con la retroalimentación del circuito interno proporciona un control de alto rendimiento con un consumo mínimo de aire.Con comunicación HART y software ValveSight, los operadores pueden acceder a los datos sobre el estado de las válvulas y a las alertas de diagnóstico sin entrar en zonas peligrosas, lo que mejora la seguridad y permite el mantenimiento predictivo.

Problemas comunes

1. El posicionador no responde a los comandos analógicos. Verifique la continuidad del circuito de 4 a 20 mA, compruebe que la fuente pueda suministrar al menos 3,6 mA.y confirmar que la tensión terminal cumple con la tensión de conformidad requerida.

2. La válvula no golpea con el cambio de punto de ajuste verifique las conexiones neumáticas y la presión de alimentación; confirme que la señal de entrada correcta está llegando al instrumento y que se ha completado la calibración.

3. LED de estado local no funcionando ️ comprobar la fuente de alimentación y verificar que las conexiones terminales están seguras.

4. Quick-Cal no puede completar el movimiento del actuador, comprobar la presión de alimentación y la posición de retroalimentación magnética; comprobar que no hay una unión mecánica.

5. Corrección de la retroalimentación de la posición verifique los puntos de accionamiento del interruptor de estado sólido y recalibre el posicionador utilizando la interfaz local o el software ValveSight.

6. Fugas de aire o caída de presión inspeccionar las conexiones de suministro de aire, el relé y los tubos del actuador para detectar fugas; verificar que la presión de suministro es adecuada y limpia.

7. La válvula está atascada o el solenoide está atascado ️ ejecutar pruebas de diagnóstico a través de ValveSight para identificar la fricción del conjunto de válvulas, problemas de muelles del actuador o problemas del eje.

8. Exceso de fricción en el conjunto de válvulas: realizar un análisis de fricción diagnóstico y compararlo con el valor de referencia; inspeccionar el embalaje y el estado del tallo.

9. Ingreso de humedad en el recinto: inspeccionar los sellos de la cubierta, las glándulas de los cables y la caja terminal; verificar la integridad IP66 / NEMA 4X.

10. Intermitente de comunicación HART: verifique el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo HART; verifique la integración de DTM con el sistema de control.

Modelos de reemplazo

1. Flowserve Logix 3200MD (en inglés)

2. Flowserve Logix 3800MD, también conocido como Flowserve

3. Flowserve Logix 510 +

4. Las condiciones de producción y de producción de los productos incluidos en el presente Reglamento son las siguientes:

5. El objetivo es:

6. Neles serie ND9000

7. Las pruebas de la serie 3730 de Samson TROVIS

8. Masoneilan SVI II AP

9. En el caso de Foxboro SRD911

10. Sección YTC del rotor

Nota de selección: verificar la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de alimentación y la protección de la carcasa antes de sustituir los modelos.El 520MD está diseñado para actuadores neumáticos de acción simple o doble y comparte una carcasa y un sistema de accionamiento comunes con otros modelos de la serie Logix 500., lo que permite que la mayoría de los accesorios opcionales se usen en toda la familia.
