Posicionador de válvula digital neumática de aleación de aluminio HART para el control inteligente de válvulas

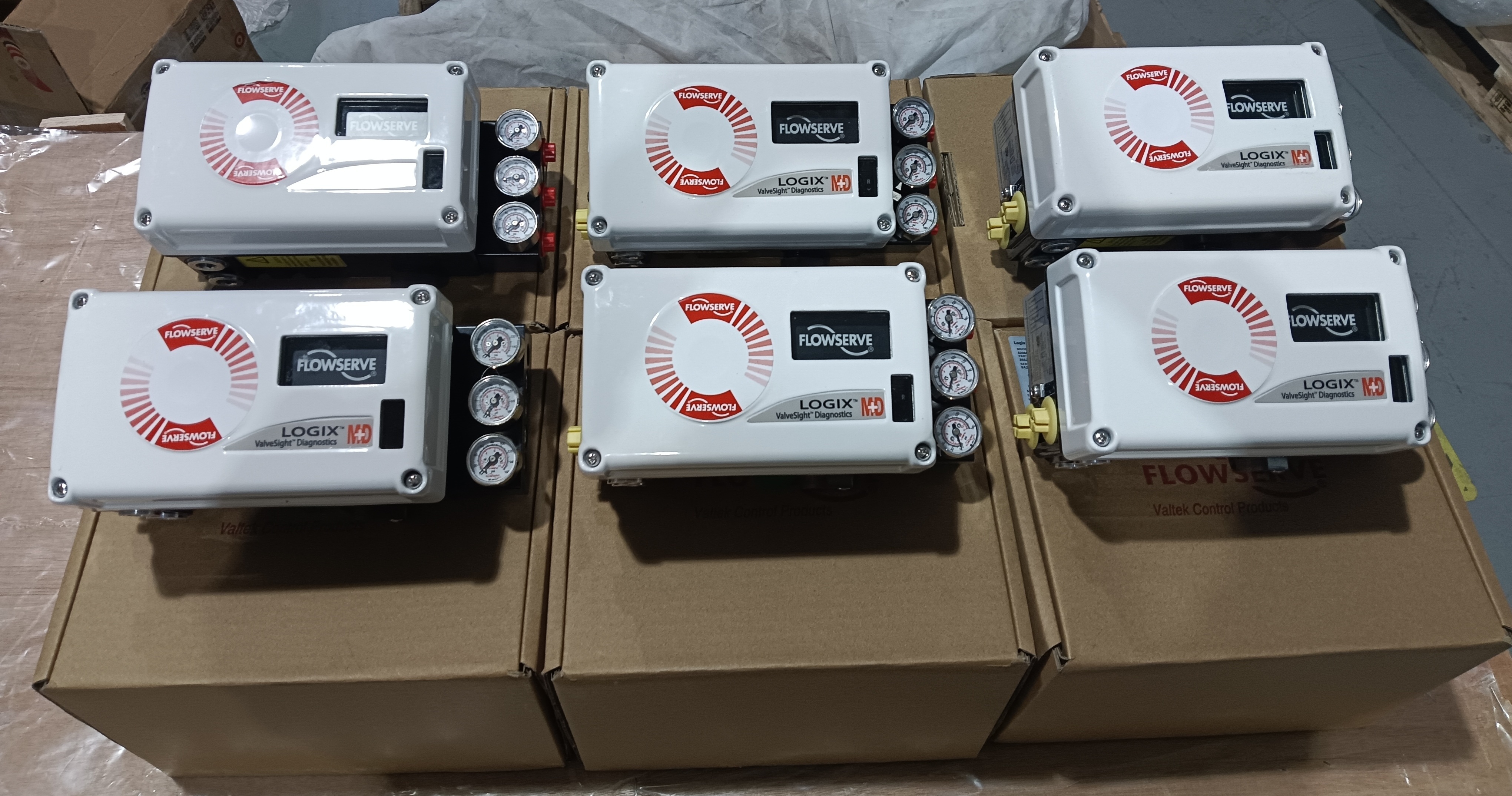

Resumen del producto

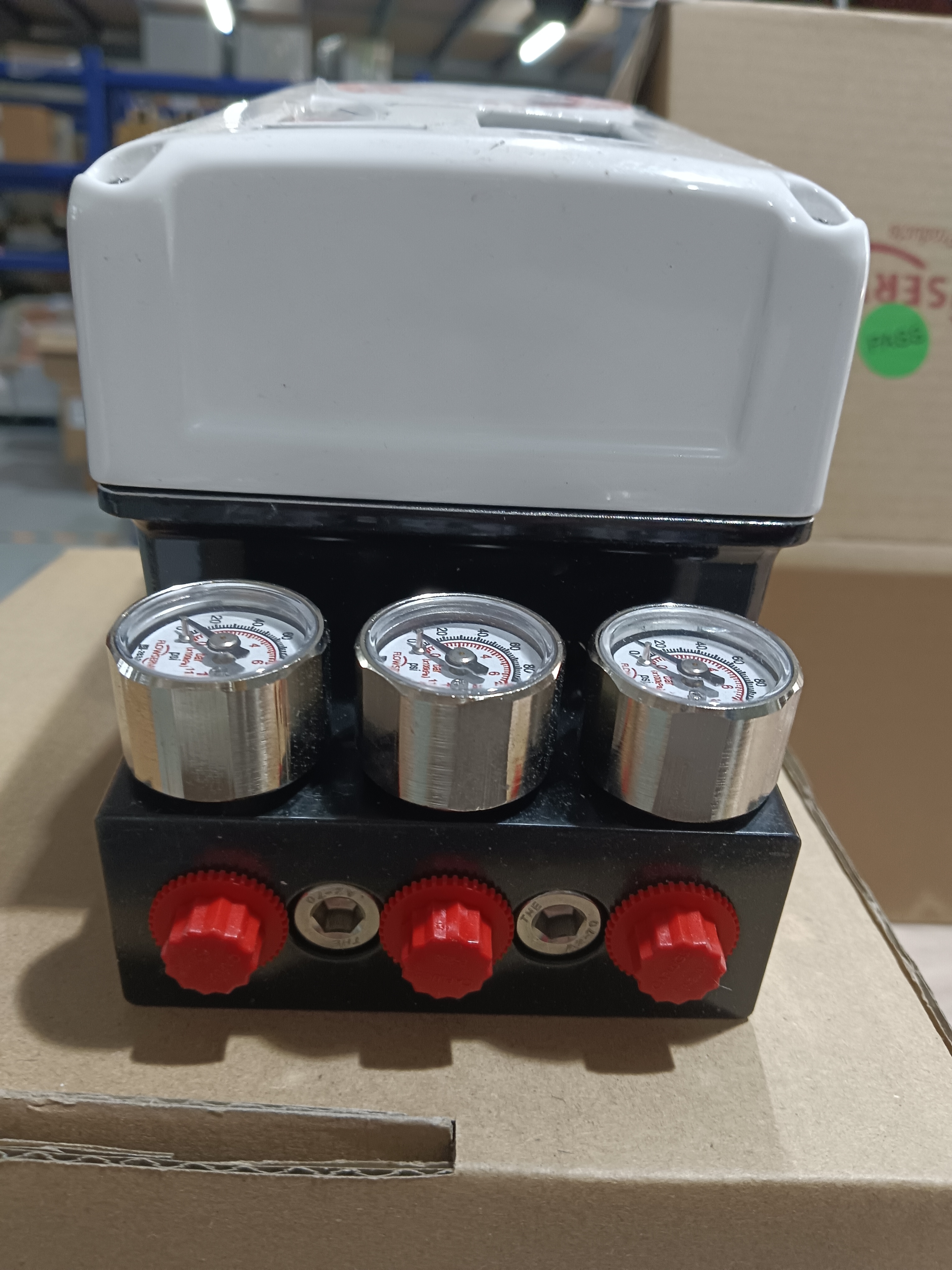

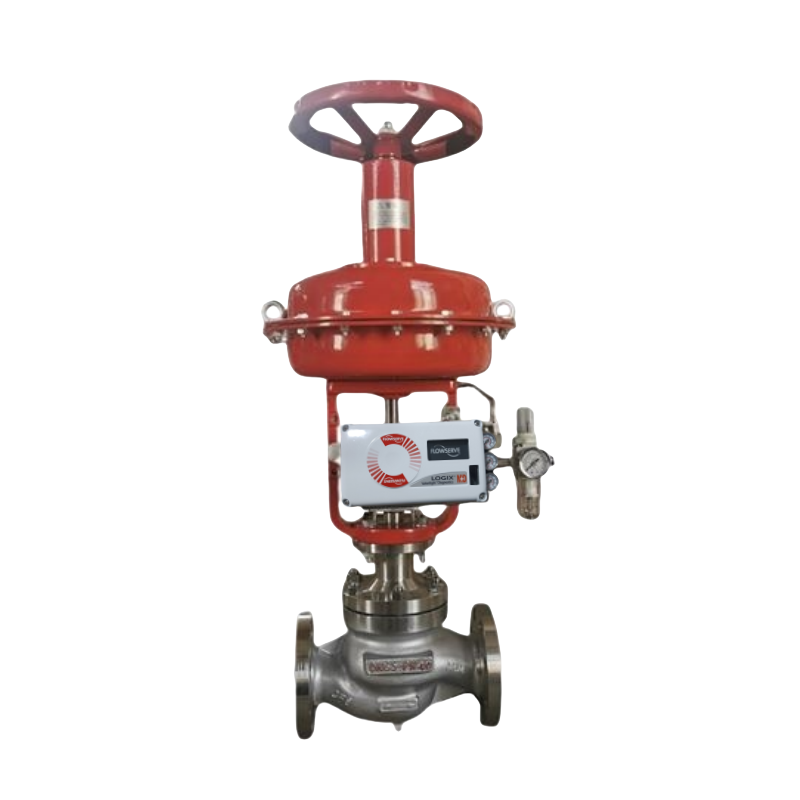

El posicionador digital de válvulas Flowserve Logix 520MD es un instrumento inteligente con comunicación HART, diseñado para ofrecer un posicionamiento preciso y estable para válvulas de control neumáticas. Acepta una señal de comando de dos hilos de 4-20 mA CC y produce una salida neumática proporcional que acciona el actuador, soportando configuraciones de válvulas de acción simple y doble. El 520MD utiliza tecnología piezoeléctrica avanzada y una arquitectura de control de dos etapas para lograr una respuesta rápida, un cierre hermético y un sobreimpulso mínimo. Su algoritmo de ajuste de ganancia multivariable permite al posicionador manejar grandes cambios escalonados de manera fluida, al tiempo que resuelve ajustes de punto de ajuste muy pequeños con alta precisión. Una rutina de ajuste automático mide el comportamiento del actuador y selecciona valores de ganancia óptimos, y un selector de ganancia permite a los usuarios ajustar el rendimiento según sea necesario. La comunicación HART 5, 6 y 7 se admite a través del bucle de 4-20 mA, lo que brinda acceso a información de estado, configuración y diagnóstico. Dado que el 520MD funciona con la energía del bucle y opera con tan solo 3.6 mA, funciona con controladores y barreras eléctricas existentes.

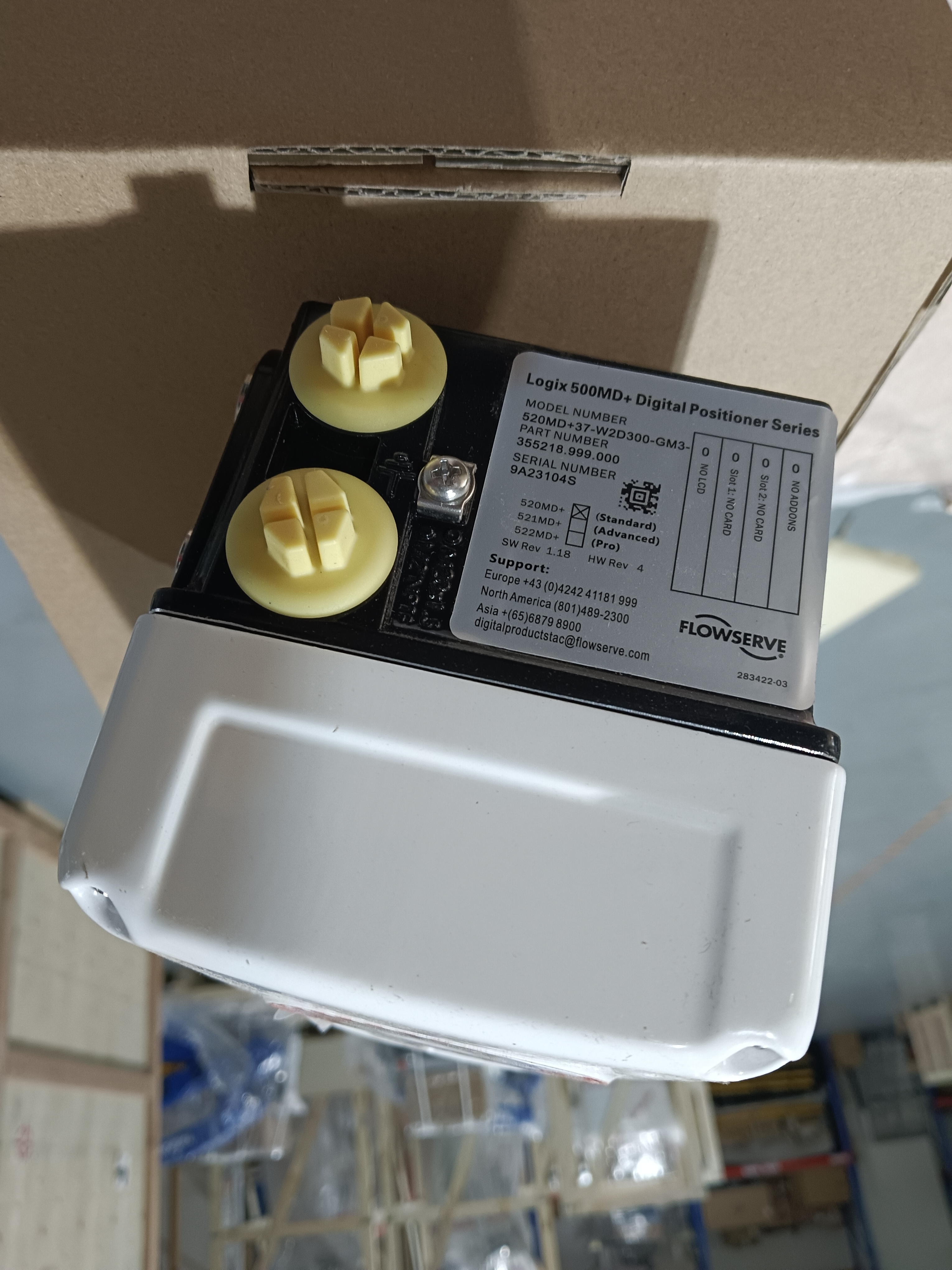

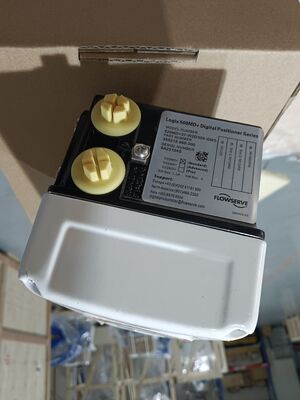

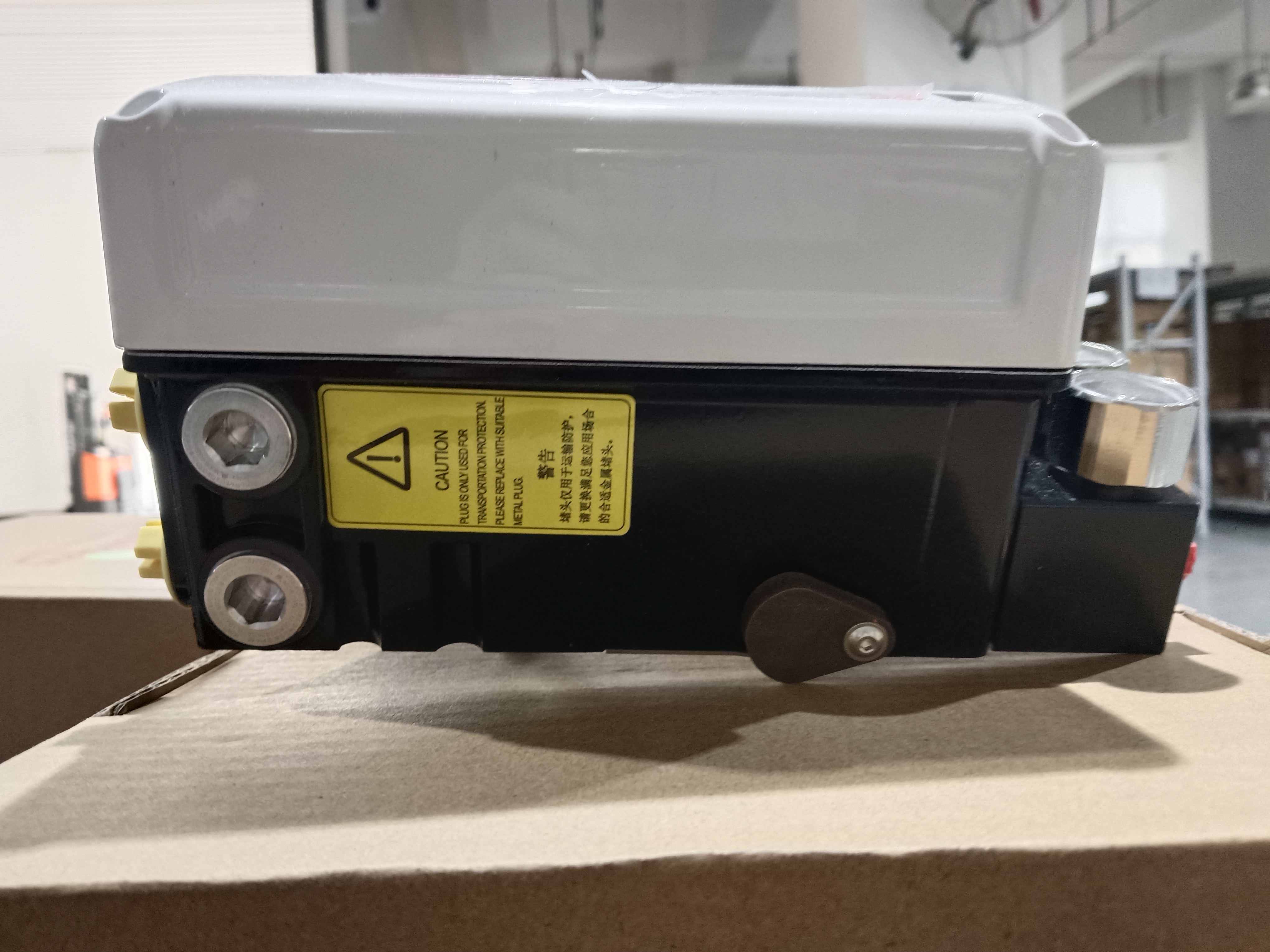

La carcasa está hecha de aluminio y está diseñada para entornos industriales severos, con un rango de temperatura de operación de -52 °C a +85 °C (-62 °F a +185 °F). Más de 130 alarmas de advertencia ayudan a identificar posibles problemas de la válvula, el actuador y el posicionador antes de que causen tiempo de inactividad. Cuando se combina con el software ValveSight DTM, el 520MD proporciona potentes herramientas de diagnóstico para una solución de problemas rápida y un mantenimiento predictivo. Tiene clasificación Intrínsecamente Segura Clase 1 División 1 Grupos A-D y No Incendiva Clase 1 División 2 Grupos A-D, lo que lo hace adecuado para la instalación en áreas peligrosas. El posicionador cuenta con aprobaciones ATEX, IECEx, de EE. UU. y Canadá. Las industrias típicas incluyen petróleo y gas, procesamiento químico, refinación, generación de energía, tratamiento de agua y aguas residuales, y pulpa y papel. El diseño modular compacto, las opciones de configuración local, la comunicación digital y la capacidad de diagnóstico hacen del 520MD una opción confiable para la automatización de válvulas y la eficiencia de la planta.

Especificaciones técnicas

Industria de aplicación

1. Procesamiento de petróleo y gas

2. Plantas químicas y petroquímicas

3. Generación de energía

4. Tratamiento de agua y aguas residuales

5. Fábricas de pulpa y papel

6. Regulación de presión de refinería y oleoductos

7. Fabricación farmacéutica

8. Procesamiento de minería y metales

Estas industrias requieren un posicionamiento preciso de las válvulas, una comunicación confiable y una sólida capacidad de diagnóstico para mantener la eficiencia y la seguridad de la producción. El 520MD es particularmente adecuado para aplicaciones donde la alta capacidad de aire y el bajo consumo de aire son importantes, como el control automatizado de flujo y presión en válvulas industriales, la automatización de válvulas upstream y midstream de petróleo y gas, procesos por lotes y continuos químicos y petroquímicos, sistemas de vapor y servicios públicos en plantas de energía, y regulación de presión de refinerías y oleoductos. La tecnología piezoeléctrica combinada con la retroalimentación de bucle interno proporciona un control de alto rendimiento con un consumo de aire mínimo. Con la comunicación HART y el software ValveSight, los operadores pueden acceder a datos del estado de la válvula y alertas de diagnóstico sin ingresar a áreas peligrosas, mejorando la seguridad y permitiendo el mantenimiento predictivo.

Problemas comunes

1. El posicionador no responde a comandos analógicos: verifique la continuidad del bucle de 4-20 mA, asegúrese de que la fuente pueda suministrar al menos 3.6 mA y confirme que el voltaje del terminal cumple con el voltaje de cumplimiento requerido.

2. La válvula no se mueve con el cambio de punto de ajuste: verifique las conexiones neumáticas y la presión de suministro; confirme que la señal de entrada correcta está llegando al instrumento y que se ha completado la calibración.

3. El LED de estado local no funciona: verifique la fuente de alimentación y asegúrese de que las conexiones del terminal estén seguras.

4. Quick-Cal no se completa: verifique el recorrido del actuador, la presión de suministro y la posición de retroalimentación magnética; asegúrese de que no haya atascos mecánicos.

5. Retroalimentación de posición incorrecta: verifique los puntos de actuación del interruptor de estado sólido y recalibre el posicionador utilizando la interfaz local o el software ValveSight.

6. Fugas de aire o caída de presión: inspeccione las conexiones de suministro de aire, el relé y las tuberías del actuador en busca de fugas; verifique que la presión de suministro sea adecuada y limpia.

7. Válvula atascada o solenoide atascado: ejecute pruebas de diagnóstico a través de ValveSight para identificar la fricción del conjunto de la válvula, problemas con el resorte del actuador o problemas con el eje.

8. Fricción excesiva del conjunto de la válvula: realice un análisis de fricción de diagnóstico y compárelo con la línea de base; inspeccione el empaque y el estado del vástago.

9. Ingreso de humedad en la carcasa: inspeccione los sellos de la cubierta, los prensaestopas y la caja de terminales; verifique la integridad IP66 / NEMA 4X.

10. Comunicación HART intermitente: verifique el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo HART; verifique la integración DTM con el sistema de control.

Modelos de reemplazo

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC Series

Nota de selección: verifique la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de suministro y la protección de la carcasa antes de sustituir modelos. El 520MD está diseñado para actuadores neumáticos de acción simple o doble y comparte una carcasa y un sistema de actuación comunes con otros modelos de la serie Logix 500, lo que permite utilizar la mayoría de los accesorios opcionales en toda la familia.
