Posicionador Inteligente de Válvulas Neles ND9000 con HART para Control de Válvulas

Resumen del producto

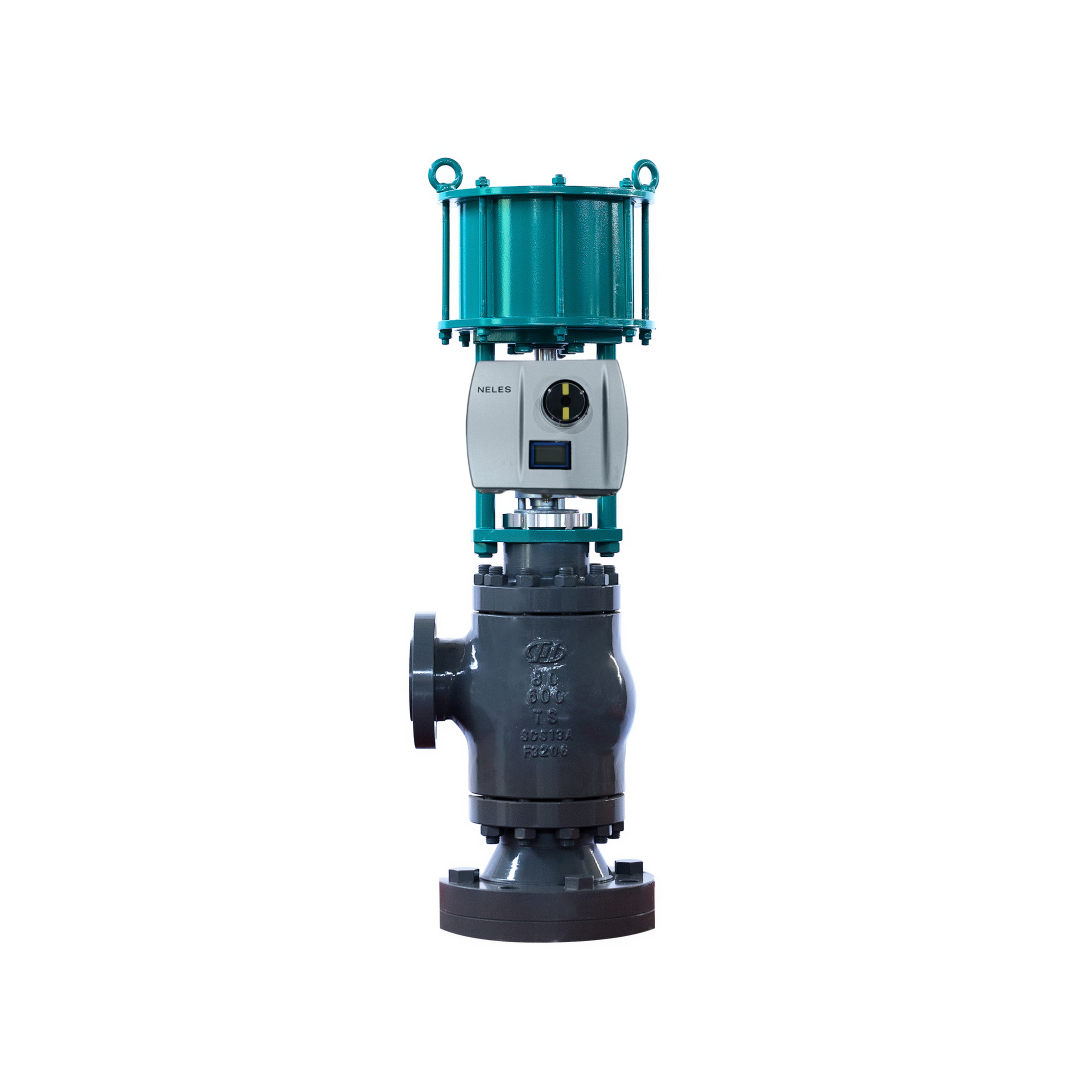

El Neles ND9000 Intelligent Valve Positioner es un controlador de válvulas de primera clase basado en microcontroladores diseñado para funcionar en todos los actuadores de válvulas de control y en todas las áreas industriales.Recibe una señal de control de 4-20 mA DC o comunicación de bus de campo y la convierte en una salida neumática proporcional para conducir actuadores de acción simple o doble, soportando aplicaciones de válvulas lineales y rotativas.El ND9000 utiliza un sistema de medición de posición sin contacto que elimina el desgaste mecánico y simplifica la instalación en cualquier actuador con capacidades de montaje VDI/VDE 3845 o IEC 60534-6.Su interfaz de usuario local con selección de idioma permite una rápida configuración y calibración, y el mismo dispositivo se puede utilizar para válvulas lineales y rotativas, actuadores de doble y de una sola acción,reducción del inventario de piezas de repuestoEl instrumento admite opciones de comunicación intercambiables como HART 6 o 7, FOUNDATION Fieldbus y Profibus PA, lo que permite una actualización fácil mediante la sustitución de la placa de comunicación.Los interruptores de límite opcionales y un transmisor de posición (sólo en HART) proporcionan retroalimentación de la posición de la válvula sin hardware adicionalEl ND9000 está certificado SIL 2 por el TÜV de acuerdo con IEC 61508, por lo que es adecuado para aplicaciones relacionadas con la seguridad.es compatible con los controladores y barreras eléctricas existentes.

La carcasa está construida con aleación de aluminio anodizado y compuestos de polímero, o acero inoxidable completo opcional, que proporciona protección IP66 y NEMA 4X contra el polvo, la entrada de agua,y atmósferas corrosivasEl rango de temperatura de funcionamiento estándar es de -40°C a +85°C, con una versión ártica que amplía el funcionamiento hasta -53°C. El rango de presión de alimentación es de 0,14 a 0,8 MPa (1,4 a 8 bar),y el ND9000 ofrece un bajo consumo de energía y aire para reducir el costo total de propiedadEl posicionador tiene una cartera completa de certificaciones que incluye ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,y aprobaciones NEPSI para aplicaciones intrínsecamente seguras y a prueba de explosionesSe utiliza ampliamente en el petróleo y el gas, el procesamiento químico, la refinación, la generación de energía, el tratamiento del agua, la pulpa y el papel y el control general de procesos industriales.El ND9000 puede integrarse con todos los principales sistemas DCS, y su arquitectura abierta permite la libre interfaz con software y hardware de una variedad de fabricantes a través de tecnologías FDT y EDD.diagnóstico superior, y el diseño modular a prueba de futuro hace que el ND9000 sea una opción confiable para la automatización de válvulas, la eficiencia de la planta y el mantenimiento predictivo.

Especificaciones técnicas

Industria de las aplicaciones

1. Procesamiento de petróleo y gas

2. Instalaciones químicas y petroquímicas

3. Generación de energía

4. Tratamiento de aguas y aguas residuales

5. Fabricaciones de celulosa y papel

6. Refinado y regulación de la presión en tuberías

7. Fabricación farmacéutica

8. Minería y transformación de metales

Estas industrias requieren un posicionamiento preciso de las válvulas, una comunicación confiable y una capacidad de diagnóstico avanzada para mantener la eficiencia y la seguridad de la producción.El ND9000 es particularmente adecuado para aplicaciones en las que el rendimiento del control de referencia en válvulas rotativas y lineales es importante., tales como el control automatizado del caudal y la presión, la automatización de válvulas de petróleo y gas aguas arriba y aguas intermedias, los procesos químicos y petroquímicos por lotes y continuos,sistemas de vapor y de servicios públicos en centrales eléctricasLa tecnología de medición de posición sin contacto prolonga la vida útil y es ideal tanto para Neles como para los actuadores neumáticos de terceros.Con comunicación HART o bus de campo y diagnóstico de válvulas en línea, los operadores pueden acceder a los datos sobre el estado de las válvulas, las tendencias de rendimiento y las alertas de diagnóstico sin entrar en zonas peligrosas, lo que mejora la seguridad y permite el mantenimiento predictivo.

Problemas comunes

1. El posicionador no responde a la señal de entrada y confirmar que la tensión terminal cumple con la tensión de conformidad requerida.

2. La válvula no golpea con el cambio de punto de ajuste verifique las conexiones neumáticas y la presión de alimentación; confirme que la señal de entrada correcta está llegando al instrumento y que se ha completado la calibración.

3. Display local no funciona

4. Si no se completa la calibración automática verifique el desplazamiento del actuador, la presión de alimentación y que el sensor de posición sin contacto esté correctamente posicionado; verifique que no hay unión mecánica.

5. Corrección de la retroalimentación de la posición verifique la configuración del interruptor de límite o del transmisor de posición y recalibre el posicionador utilizando la interfaz local o el software DTM/EDD.

6. Las fugas de aire o la caída de la presión: inspeccionar las conexiones de suministro de aire, el relé y los tubos del actuador para detectar fugas; verificar que la presión de suministro se encuentra entre 1,4 y 8 bar y que la calidad del aire es adecuada.

7. Válvula atascada o solenoide atascado: realizar pruebas de diagnóstico de válvulas en línea para identificar fricción en el ensamblaje de la válvula, problemas de muelles del actuador o problemas del eje; revisar las tendencias de diagnóstico almacenadas.

8. Exceso de fricción en el conjunto de válvulas: realizar análisis de fricción de diagnóstico y comparar con el valor de referencia; inspeccionar el embalaje y el estado del tallo; revisar el número de ciclos y los datos de la firma.

9. Ingreso de humedad en el recinto: inspeccionar los sellos de la cubierta, las glándulas de los cables y la caja terminal; verificar la integridad IP66 / NEMA 4X.

10. Comunicación intermitente ¢ verifique el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo; verifique la integración de DTM/EDD con el sistema de control.

Modelos de reemplazo

1. Neles serie ND7000

2. Neles serie ND9100

3. Neles serie ND9200

4. Neles serie ND9300

5. Neles serie ND9400

6. Las condiciones de producción y de producción de los productos incluidos en el presente Reglamento son las siguientes:

7. El objetivo es:

8. Las pruebas de la serie 3730 de Samson TROVIS

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD (en inglés)

Nota de selección: verificar la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de alimentación y la protección de la carcasa antes de sustituir los modelos.El ND9000 está diseñado para actuadores neumáticos de acción simple o doble y ofrece kits de montaje totalmente compatibles con las generaciones anteriores de posicionadores Neles.
