Posicionador de válvulas de afinación SIL 2 de alto rendimiento Posicionador de válvulas inteligente para control inteligente

Resumen del producto

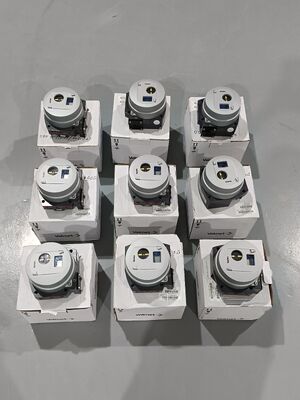

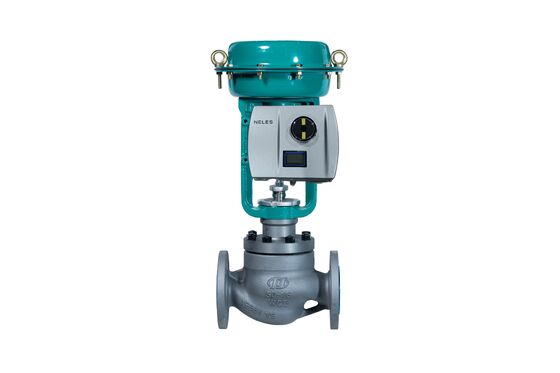

El posicionador inteligente de válvulas Neles ND9000 es un controlador de válvulas basado en microcontrolador que recibe una señal de control de 4-20 mA CC o comunicación Fieldbus y la convierte en una salida neumática proporcional para accionar actuadores de simple o doble efecto, compatible con aplicaciones de válvulas lineales y rotativas. Su sistema de medición de posición sin contacto elimina el desgaste mecánico y simplifica la instalación en cualquier actuador con capacidades de montaje VDI/VDE 3845 o IEC 60534-6. Una interfaz de usuario local con selección de idioma permite una configuración y calibración rápidas, y el mismo dispositivo se puede utilizar para válvulas lineales y rotativas, actuadores de doble y simple efecto, reduciendo el inventario de repuestos. El instrumento admite opciones de comunicación intercambiables, incluidas HART 6 o 7, FOUNDATION Fieldbus y Profibus PA, lo que permite una fácil actualización mediante la sustitución de la placa de comunicación. Los interruptores de límite opcionales y un transmisor de posición (solo en HART) proporcionan retroalimentación de la posición de la válvula sin hardware adicional. El ND9000 está certificado SIL 2 por TÜV según IEC 61508, lo que lo hace adecuado para aplicaciones relacionadas con la seguridad. Dado que el ND9000 se alimenta por bucle y funciona con tan solo 3,6 mA, es compatible con controladores y barreras eléctricas existentes. La interfaz de usuario local, combinada con el soporte DTM/EDD, permite una rápida puesta en marcha y configuración, ya sea localmente o desde una ubicación remota utilizando herramientas de gestión de activos de DCS.

La carcasa está fabricada en aleación de aluminio anodizado y composite de polímero, o acero inoxidable completo opcional, proporcionando protección IP66 y NEMA 4X contra polvo, entrada de agua y atmósferas corrosivas. El rango de temperatura de funcionamiento estándar es de -40°C a +85°C, con una versión ártica que extiende la operación hasta -53°C. El rango de presión de suministro es de 0,14 a 0,8 MPa (1,4 a 8 bar), y el ND9000 ofrece un bajo consumo de energía y aire para un menor costo total de propiedad. El posicionador cuenta con una cartera de certificaciones completa que incluye aprobaciones ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R y NEPSI para aplicaciones intrínsecamente seguras y a prueba de explosiones. Se implementa ampliamente en petróleo y gas, procesamiento químico, refinación, generación de energía, tratamiento de agua, pulpa y papel, y control de procesos industriales generales. El ND9000 se puede integrar con todos los principales sistemas DCS, y su arquitectura abierta permite una interfaz libre con software y hardware de una variedad de fabricantes a través de tecnologías FDT y EDD. La combinación de un rendimiento de control de referencia, diagnósticos superiores y un diseño modular preparado para el futuro hace que el ND9000 sea una opción confiable para la automatización de válvulas, la eficiencia de la planta y el mantenimiento predictivo.

Especificaciones técnicas

Industria de aplicación

1. Procesamiento de petróleo y gas

2. Plantas químicas y petroquímicas

3. Generación de energía

4. Tratamiento de agua y aguas residuales

5. Plantas de pulpa y papel

6. Regulación de presión de refinería y oleoductos

7. Fabricación farmacéutica

8. Procesamiento de minería y metales

Estas industrias requieren un posicionamiento preciso de las válvulas, una comunicación fiable y capacidades de diagnóstico avanzadas para mantener la eficiencia de la producción y la seguridad. El ND9000 es especialmente adecuado para aplicaciones donde el rendimiento de control de referencia en válvulas rotativas y lineales es importante, como el control automatizado de flujo y presión, la automatización de válvulas upstream y midstream de petróleo y gas, procesos por lotes y continuos químicos y petroquímicos, sistemas de vapor y servicios públicos en centrales eléctricas y operaciones de refinación. La tecnología de medición de posición sin contacto prolonga la vida útil y es ideal para actuadores neumáticos Neles y de terceros. Con comunicación HART o Fieldbus y diagnósticos de válvula en línea, los operadores pueden acceder a datos del estado de la válvula, tendencias de rendimiento y alertas de diagnóstico sin entrar en áreas peligrosas, mejorando la seguridad y permitiendo el mantenimiento predictivo.

Problemas comunes

1. El posicionador no responde a la señal de entrada: compruebe la continuidad del bucle de 4-20 mA, verifique que la fuente pueda suministrar al menos 3,6 mA y confirme que el voltaje del terminal cumple con el voltaje de cumplimiento requerido.

2. La válvula no se desplaza con el cambio de consigna: verifique las conexiones neumáticas y la presión de suministro; confirme que la señal de entrada correcta llega al instrumento y que se ha completado la calibración.

3. La pantalla local no funciona: compruebe la fuente de alimentación y verifique que las conexiones del terminal estén seguras.

4. La autocaliibración no se completa: compruebe el recorrido del actuador, la presión de suministro y que el sensor de posición sin contacto esté correctamente posicionado; verifique que no haya atascos mecánicos.

5. Retroalimentación de posición incorrecta: verifique la configuración del interruptor de límite o del transmisor de posición y recalibre el posicionador utilizando la interfaz local o el software DTM/EDD.

6. Fugas de aire o caída de presión: inspeccione las conexiones de suministro de aire, el relé y la tubería del actuador en busca de fugas; verifique que la presión de suministro esté entre 1,4 y 8 bar y que la calidad del aire sea adecuada.

7. Válvula atascada o solenoide atascado: ejecute pruebas de diagnóstico de válvula en línea para identificar la fricción del conjunto de la válvula, problemas del resorte del actuador o problemas del eje; revise las tendencias de diagnóstico almacenadas.

8. Excesiva fricción del conjunto de la válvula: realice un análisis de diagnóstico de fricción y compárelo con la línea base; inspeccione el estado del empaque y del vástago; revise el recuento de ciclos y los datos de la firma.

9. Entrada de humedad en la carcasa: inspeccione los sellos de la tapa, los prensaestopas y la caja de terminales; verifique la integridad IP66 / NEMA 4X.

10. Comunicación intermitente: compruebe el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo; verifique la integración DTM/EDD con el sistema de control.

Modelos de reemplazo

1. Serie Neles ND7000

2. Serie Neles ND9100

3. Serie Neles ND9200

4. Serie Neles ND9300

5. Serie Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Serie Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Nota de selección: verifique la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de suministro y la protección de la carcasa antes de sustituir modelos. El ND9000 está diseñado para actuadores neumáticos de simple o doble efecto y ofrece kits de montaje totalmente compatibles con generaciones anteriores de posicionadores Neles.
