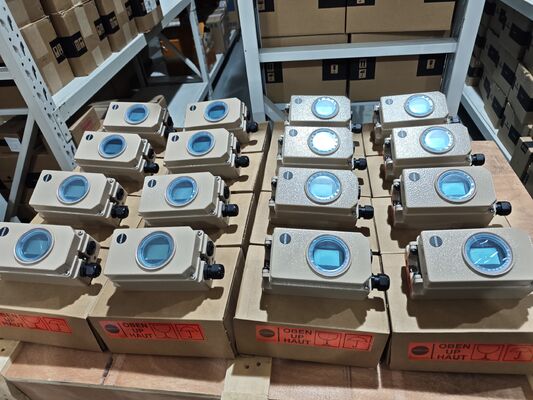

Posicionador electropneumático HART para el servicio de aceleración con carcasa de posicionador de válvulas de acero inoxidable

Descripción general del producto

El posicionador de válvula electropneumática Samson 3730-3 es un instrumento inteligente con comunicación HART que asigna la posición de la válvula a una señal de control de 4-20 mA en válvulas de control neumáticas. Está disponible como posicionador de acción simple o de doble acción para su montaje en actuadores lineales y rotativos, soportando rangos de recorrido de 3.6 a 300 mm y ángulos de apertura de 24° a 100°. El 3730-3 utiliza un sistema de detección de recorrido sin contacto que elimina el desgaste mecánico y simplifica la instalación en actuadores con montaje integral IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 o SAMSON. Una pantalla de texto plano con estados y mensajes de la Recomendación NAMUR NE 107 proporciona un estado claro del dispositivo de un vistazo, y la operación simple con una sola perilla y menú, con dirección de lectura giratoria, permite una configuración y calibración rápidas en cualquier posición de montaje. El instrumento admite la comunicación HART 7 y está preparado para SAM DIGITAL, lo que permite la integración con sistemas modernos de gestión de activos. Los diagnósticos integrados EXPERTplus para válvulas de control proporcionan datos en tiempo real para el mantenimiento predictivo, registrando el estado de la válvula mientras el proceso está en funcionamiento y generando mensajes sobre el trabajo de mantenimiento requerido. Todos los parámetros se guardan en EEPROM no volátil para proteger la configuración durante la pérdida de energía, y el posicionador es un sistema de dos hilos con una pequeña carga eléctrica de 410 Ω. El modo de inicialización de sustitución permite poner en marcha el posicionador en caso de emergencia mientras la planta está en funcionamiento sin cambiar la posición de la válvula. El posicionador también cuenta con una función de cierre hermético ajustable, limitación de la presión de salida y monitorización automática de cero para mantener la precisión a largo plazo.

La carcasa está fabricada en aluminio fundido a presión o acero inoxidable, proporcionando protección IP66 y NEMA 4X contra polvo, entrada de agua y atmósferas corrosivas. El rango de presión de aire de suministro es de 1.4 a 7 bar (20 a 105 psi), y el posicionador ofrece alta capacidad de aire para un control rápido y estable. El 3730-3 cuenta con certificaciones de protección contra explosiones que incluyen seguridad intrínseca, protección por envolvente y seguridad aumentada. El sensor de temperatura integrado y el contador de horas de funcionamiento proporcionan información de diagnóstico adicional. El dispositivo también incluye dos alarmas de posición programables estándar y autodiagnósticos con mensajes emitidos a través de un contacto de alarma de fallo o un transmisor de posición analógico opcional. Las industrias típicas incluyen petróleo y gas, procesamiento químico, refinación, generación de energía, tratamiento de agua y control de procesos industriales generales. La combinación de un rendimiento de control de referencia, diagnósticos EXPERTplus y un diseño modular preparado para el futuro hace que el 3730-3 sea una opción confiable para la automatización de válvulas, la eficiencia de la planta y el mantenimiento predictivo.

Especificaciones técnicas

Industria de aplicación

1. Procesamiento de petróleo y gas

2. Plantas químicas y petroquímicas

3. Generación de energía

4. Tratamiento de agua y aguas residuales

5. Fábricas de pulpa y papel

6. Refinación y regulación de presión de oleoductos

7. Fabricación farmacéutica

8. Control de procesos industriales generales

Estas industrias requieren un posicionamiento preciso de la válvula, una comunicación confiable y capacidades de diagnóstico avanzadas para mantener la eficiencia de la producción y la seguridad. El 3730-3 es particularmente adecuado para aplicaciones con requisitos de tiempo de tránsito desafiantes, condiciones ambientales difíciles y servicio de estrangulamiento. La tecnología de detección de recorrido sin contacto prolonga la vida útil y es ideal tanto para actuadores neumáticos Samson como de terceros. Con la comunicación HART y los diagnósticos EXPERTplus, los operadores pueden acceder a datos sobre el estado de la válvula, tendencias de rendimiento y alertas de diagnóstico sin ingresar a áreas peligrosas, mejorando la seguridad y permitiendo el mantenimiento predictivo.

Problemas comunes

1. El posicionador no responde a la señal de entrada: verifique el bucle de 4-20 mA en busca de continuidad, verifique que la fuente pueda suministrar suficiente corriente y confirme que las conexiones eléctricas son correctas; verifique si hay componentes magnetoelectricos dañados, presión de suministro incorrecta o vías de aire bloqueadas.

2. La posición de la válvula sobrepasa o se retrasa respecto al punto de ajuste: verifique que la posición del pivote de la palanca de retroalimentación sea correcta, verifique los ajustes de rango y cero, y confirme que el imán no ha perdido magnetismo.

3. El posicionador oscila o busca el punto de ajuste: verifique el ajuste del tornillo de balance del amplificador, reduzca la apertura de la válvula de mariposa de salida y verifique que todas las conexiones de retroalimentación estén seguras y apretadas.

4. Linealidad deficiente o error grande: verifique la instalación y el ajuste, verifique si hay fugas de aire en el sistema neumático, inspeccione el conjunto magnetoelectrico y asegúrese de que todos los tornillos estén apretados y las posiciones de la boquilla/obturador sean correctas.

5. Respuesta lenta u operación lenta: limpie el restrictor en la cámara del diafragma, inspeccione la boquilla/obturador en busca de daños, verifique si hay fugas de aire, verifique la instalación del resorte de retroalimentación y confirme que la presión de suministro es adecuada y el flujo del regulador de presión es suficiente.

6. Señal de retroalimentación inestable: verifique el sensor de recorrido y los cables de conexión en busca de conexiones sueltas o dañadas, y verifique que la presión de aire de suministro sea estable.

7. La calibración automática no se completa: verifique el recorrido del actuador, la presión de suministro y que el sensor de recorrido sin contacto esté posicionado correctamente; verifique que no haya atascos mecánicos.

8. Fugas de aire o caída de presión: inspeccione las conexiones de suministro de aire, el relé y la tubería del actuador en busca de fugas; verifique que la presión de aire de suministro esté entre 1.4 y 7 bar.

9. Entrada de humedad en la carcasa: inspeccione las juntas de la cubierta, los prensaestopas y la caja de terminales; verifique la integridad IP66 / NEMA 4X.

10. Comunicación HART intermitente: verifique el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo HART; verifique la integración DTM/EDD con el sistema de control.

Modelos de reemplazo

1. Samson TROVIS 3730-3

2. Samson 3730-6 (actualización con sensores de presión)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Nota de selección: verifique la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de suministro y la protección de la carcasa antes de sustituir modelos. El 3730-3 está diseñado para actuadores neumáticos de acción simple o doble y puede servir como reemplazo directo de posicionadores analógicos más antiguos. El TROVIS 3730-3 es el dispositivo de reemplazo designado, ya que el 3730-3 se descontinuará en un futuro cercano.
