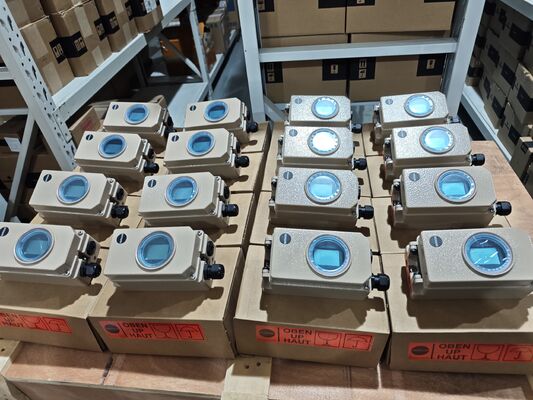

Posicionador de Válvula HART con Diagnóstico de Válvula EXPERTplus - Posicionador de Válvula Electroneumático Samson 3730-3

Resumen del producto

El posicionador de válvulas electropneumáticas Samson 3730-3 es un dispositivo inteligente,Instrumento de comunicación HART que garantiza una asignación predeterminada de la posición de la válvula a la señal de control de 4-20 mA en las válvulas de control neumáticasDisponible como posicionador de una sola acción o de doble acción para su fijación en actuadores lineales y rotativos, soportando distancias de desplazamiento de 3,6 a 300 mm y ángulos de apertura de 24° a 100°.El 3730-3 utiliza un sistema de detección de movimiento sin contacto que elimina el desgaste mecánico y simplifica la instalación en los actuadores con IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845,o el accesorio integral SAMSONUna pantalla de texto plano con los estados y mensajes de la Recomendación NAMUR NE 107 proporciona un estado del dispositivo claro a simple vista, y el simple botón,operación guiada por menú con dirección de lectura rotable permite una rápida configuración y calibración en cualquier posición de montajeEl instrumento soporta la comunicación HART 7 y está preparado para SAM DIGITAL, lo que permite la integración con los sistemas modernos de gestión de activos.El diagnóstico integrado de EXPERTplus para válvulas de control proporciona datos en tiempo real para el mantenimiento predictivo, registrando el estado de la válvula mientras se ejecuta el proceso y generando mensajes sobre los trabajos de mantenimiento requeridosTodos los parámetros se guardan en EEPROM no volátil para proteger los ajustes durante la pérdida de energía, y el posicionador es un sistema de dos cables con una pequeña carga eléctrica de 410 ΩEl modo de inicialización de sustitución permite iniciar el posicionador en caso de emergencia mientras la planta está funcionando sin cambiar la posición de la válvulaEl posicionador también cuenta con una función de cierre ajustable, limitación de la presión de salida y monitoreo automático de cero para mantener la precisión a largo plazo.

La carcasa está construida de aluminio fundido o acero inoxidable, proporcionando protección IP66 y NEMA 4X contra el polvo, la entrada de agua y las atmósferas corrosivasEl rango de aire de suministro es de 1,4 a 7 bar (20 a 105 psi), y el posicionador ofrece una alta capacidad de aire para un control rápido y estable.El 3730-3 lleva certificaciones de protección contra explosiones incluyendo seguridad intrínseca, protección por envolvente y seguridad aumentada.El sensor de temperatura integrado y el contador de horas de funcionamiento proporcionan información adicional de diagnóstico.El dispositivo también incluye dos alarmas de posición programables estándar y autodiagnóstico con mensajes emitidos a través de un contacto de alarma de falla o un transmisor de posición analógico opcionalLas industrias típicas incluyen el petróleo y el gas, el procesamiento químico, la refinación, la generación de energía, el tratamiento del agua y el control general de procesos industriales.Expertos en el diagnóstico, y un diseño modular a prueba de futuro hace que el 3730-3 sea una opción confiable para la automatización de válvulas, la eficiencia de la planta y el mantenimiento predictivo.

Especificaciones técnicas

Industria de las aplicaciones

1. Procesamiento de petróleo y gas

2. Instalaciones químicas y petroquímicas

3. Generación de energía

4. Tratamiento de aguas y aguas residuales

5. Fabricaciones de celulosa y papel

6. Refinado y regulación de la presión en tuberías

7. Fabricación farmacéutica

8. Control general de los procesos industriales

Estas industrias requieren un posicionamiento preciso de las válvulas, una comunicación confiable y una capacidad de diagnóstico avanzada para mantener la eficiencia y la seguridad de la producción.El 3730-3 es particularmente adecuado para aplicaciones con exigentes requisitos de tiempo de tránsito, condiciones ambientales difíciles y servicio de estrangulamientoLa tecnología de detección de movimiento sin contacto prolonga la vida útil y es ideal tanto para Samson como para actuadores neumáticos de terceros.Los operadores pueden acceder a los datos de estado de las válvulas, las tendencias del rendimiento y las alertas de diagnóstico sin entrar en zonas peligrosas, mejorando la seguridad y permitiendo el mantenimiento predictivo.

Problemas comunes

1. El posicionador no responde a la señal de entrada  comprobar la continuidad del circuito de 4-20 mA, verificar que la fuente pueda suministrar suficiente corriente y confirmar que las conexiones eléctricas son correctas;Verificación de los componentes magnetoeléctricos dañados, presión de suministro incorrecta, o las vías de aire bloqueadas.

2. Si la posición de la válvula excede o se retrasa del punto de ajuste, se verificará que la posición del pivote de la palanca de retroalimentación sea correcta, se comprobará el rango y los ajustes cero y se confirmará que el imán no ha perdido magnetismo.

3. Los posicionadores oscilarán o cazarán verifique el ajuste del tornillo de equilibrio del amplificador, reduzca la abertura de la válvula de la aguja del acelerador de salida y verifique que todas las conexiones de retroalimentación estén seguras y ajustadas.

4. Poca linealidad o gran error verifique la instalación y el ajuste, compruebe si hay fugas de aire en el sistema neumático, inspeccione el conjunto magnetoeléctrico,y asegurarse de que todos los tornillos estén apretados y de que las posiciones de la boquilla o de las aletas sean correctas..

5. Respuesta lenta o funcionamiento lento: limpiar el restrictor en la cámara del diafragma, inspeccionar la boquilla/lato para detectar daños, verificar si hay fugas de aire, verificar la instalación del resorte de retroalimentación.y confirmar que la presión de alimentación es adecuada y el caudal del regulador de presión es suficiente.

6. Señales de retroalimentación inestables: comprobar si el sensor de desplazamiento y los cables de conexión tienen conexiones sueltas o dañadas y verificar que la presión del aire de alimentación es estable.

7. Si no se completa la calibración automática verifique el desplazamiento del actuador, la presión de alimentación y que el sensor de desplazamiento sin contacto esté correctamente posicionado; verifique que no hay unión mecánica.

8. Las fugas de aire o la caída de la presión: inspeccionar las conexiones de suministro de aire, el relé y los tubos del actuador para detectar fugas; verificar que la presión del aire de suministro esté entre 1,4 y 7 bar.

9. Ingreso de humedad en el recinto: inspeccionar los sellos de la cubierta, las glándulas de los cables y la caja terminal; verificar la integridad IP66 / NEMA 4X.

10. Intermitente de comunicaciones HART ️ verifique el cableado del bucle, el blindaje, la terminación y la dirección del dispositivo HART; verifique la integración de DTM/EDD con el sistema de control.

Modelos de reemplazo

1. ¿Qué es eso?

2. Samson 3730-6 (actualizado con sensores de presión)

3. Simón 3730-2

4. Las demás especies de aves de corral

5. Sansón 3730-5 (Fundación Fieldbus)

6. Simón 3725

7. Simón 4763

8. Las condiciones de producción y de producción de los productos incluidos en el presente Reglamento son las siguientes:

9. El objetivo es:

10. Masoneilan SVI II AP

Nota de selección: verificar la compatibilidad de la brida de montaje, el rango de recorrido del actuador, el tipo de señal de entrada, el protocolo de comunicación, la presión de alimentación y la protección de la carcasa antes de sustituir los modelos.El 3730-3 está diseñado para actuadores neumáticos de acción simple o doble y puede servir como reemplazo directo para los posicionadores analógicos más antiguosEl TROVIS 3730-3 es el dispositivo de reemplazo designado ya que el 3730-3 será descontinuado en un futuro próximo..
