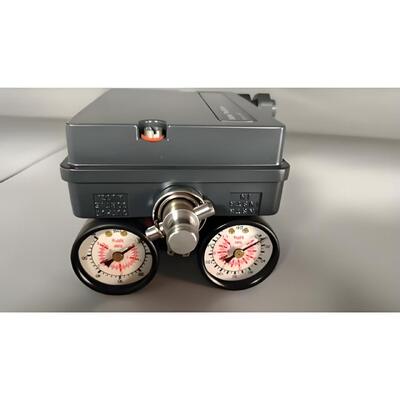

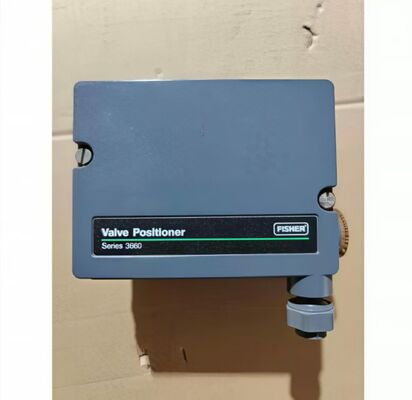

Fisher 3661 Posicionador de válvulas electro-neumáticas con desvío integral y diseño de equilibrio de fuerza para control de CC de 4-20 mA

Resumen del producto

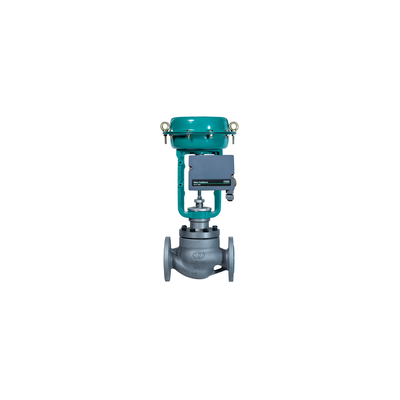

El posicionador de válvula electro-neumático Fisher 3661 es un instrumento probado en campo, de equilibrio de fuerzas, diseñado para posicionar válvulas de control de vástago deslizante actuadas por diafragma utilizando una señal de entrada eléctrica de 4-20 mA CC. Convierte la señal de control eléctrica en una presión de salida neumática proporcional al actuador, asegurando un posicionamiento preciso y repetible de la válvula para servicio de estrangulamiento y de encendido/apagado. El 3661 utiliza un mecanismo de boquilla/lengüeta y relé junto con un módulo convertidor I/P integral, proporcionando una respuesta rápida y estabilidad de alta frecuencia. Su construcción compacta y robusta permite el montaje en cualquier posición y proporciona una excelente resistencia a las vibraciones, lo cual es fundamental para un rendimiento fiable en entornos de planta hostiles. El posicionador cuenta con una válvula de derivación integral que permite la operación manual de la válvula durante el mantenimiento sin retirar el instrumento del servicio. Los ajustes de cero y span son accesibles para una calibración sencilla, y la acción se puede invertir en campo entre directa e inversa sin piezas adicionales. El 3661 es compatible con una amplia gama de actuadores neumáticos Fisher y de terceros que cumplen con las interfaces de montaje estándar. Dado que la sección neumática sigue siendo probada en campo y sencilla, el mantenimiento y la resolución de problemas son fáciles para los técnicos de instrumentación.

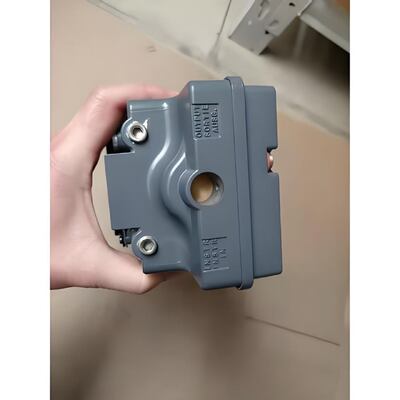

La carcasa es una caja de aluminio fundido a presión con un acabado resistente a la corrosión, que proporciona protección IP54 de serie. El rango de presión de suministro es de hasta 100 psi (6.9 bar), y la presión de salida puede alcanzar el 95% del suministro. El consumo de aire en estado estacionario es bajo, lo que contribuye a la eficiencia energética. El rango de temperatura de funcionamiento es de -40 a +71°C (-40 a +160°F). El 3661 cuenta con certificaciones que incluyen ATEX, CSA y FM para instalaciones en áreas peligrosas, con versiones intrínsecamente seguras y a prueba de explosiones disponibles. Las industrias típicas incluyen petróleo y gas, procesamiento químico, refinación, generación de energía, tratamiento de agua y control de procesos industriales generales. La combinación de la fiabilidad del equilibrio de fuerzas, la derivación integral, la entrada electro-neumática y la amplia cobertura de certificación hacen del 3661 una opción fiable para la automatización de válvulas, especialmente en aplicaciones donde se prefiere un posicionador electro-neumático probado y sencillo.

Especificaciones técnicas

Industria de aplicación

1. Procesamiento de petróleo y gas

2. Plantas químicas y petroquímicas

3. Generación de energía

4. Tratamiento de agua y aguas residuales

5. Plantas de pulpa y papel

6. Refinación y regulación de presión de oleoductos

7. Fabricación farmacéutica

8. Control de procesos industriales generales

Estas industrias requieren un posicionamiento preciso de las válvulas y un funcionamiento fiable en entornos exigentes. El 3661 es especialmente adecuado para el servicio de estrangulamiento en válvulas de vástago deslizante actuadas por diafragma, donde su diseño de equilibrio de fuerzas y su insensibilidad a las vibraciones garantizan un control estable. La válvula de derivación integral simplifica el mantenimiento al permitir la operación manual sin retirar el posicionador del servicio. Con su amplia cartera de certificaciones, el 3661 puede desplegarse en áreas peligrosas, así como en ubicaciones de planta ordinarias. El posicionador está diseñado para su uso con actuadores neumáticos Fisher y de terceros que cumplen con las interfaces de montaje estándar.

Problemas comunes

1. El posicionador no responde a la señal de entrada: compruebe el bucle de 4-20 mA en busca de continuidad, verifique la impedancia de entrada, confirme que la presión de suministro es adecuada e inspeccione el convertidor I/P y el conjunto de boquilla/lengüeta en busca de contaminación.

2. La válvula no se mueve con el cambio de consigna: verifique las conexiones neumáticas y la presión de suministro; confirme que la señal de entrada correcta llega al instrumento y que la válvula de derivación está cerrada.

3. El posicionador oscila o caza: ajuste los ajustes del relé y de la boquilla, verifique que el enlace de retroalimentación esté seguro y confirme que el actuador no está sobredimensionado.

4. Linealidad deficiente o error grande: verifique la geometría del enlace de retroalimentación y el ajuste del rango, compruebe si hay fugas de aire e inspeccione la boquilla/lengüeta en busca de desgaste.

5. Respuesta lenta: limpie el restrictor y la boquilla, inspeccione el relé y el convertidor I/P, compruebe si hay fugas y confirme que la presión de suministro es adecuada.

6. Presión de salida inestable: compruebe la estabilidad de la presión de aire de suministro, inspeccione el espacio entre la boquilla y la lengüeta, y verifique la tensión del resorte de retroalimentación de equilibrio de fuerzas.

7. La calibración no se completa: el 3661 utiliza calibración manual; verifique que el recorrido de la válvula esté dentro del rango nominal, compruebe la posición de la palanca de retroalimentación y confirme la orientación de la boquilla.

8. Fugas de aire o caída de presión: inspeccione las conexiones de suministro de aire, el relé y la tubería del actuador; verifique que la presión de suministro sea de hasta 100 psi.

9. Entrada de humedad en la carcasa: inspeccione los sellos de la tapa, los prensaestopas y la caja de terminales; verifique la integridad IP54 y considere la actualización a IP65 si es necesario.

10. Funcionamiento errático en entornos de alta vibración: verifique el montaje seguro, compruebe si hay conexiones sueltas en el enlace de retroalimentación y confirme la posición de montaje rígida.

Modelos de reemplazo

1. Posicionador de válvula neumático Fisher 3582

2. Posicionador de válvula electro-neumático Fisher 3610J

3. Posicionador de válvula electro-neumático Fisher 3620J

4. Posicionador de válvula Fisher 3660

5. Posicionador de válvula digital Fisher DVC2000

6. Posicionador de válvula digital Fisher DVC6200

7. Masoneilan SVI II AP

8. Samson 3730-3

9. KOSO EP800

10. Flowserve Logix 520MD

Nota de selección: verifique la compatibilidad de la brida de montaje, el tipo de actuador, el rango de recorrido, el tipo de señal de entrada, la presión de suministro y la protección de la carcasa antes de sustituir los modelos. El 3661 se adapta a actuadores de diafragma de acción simple con interfaces de montaje estándar. Para comunicación digital y diagnósticos avanzados, considere actualizar a la serie Fisher DVC.
