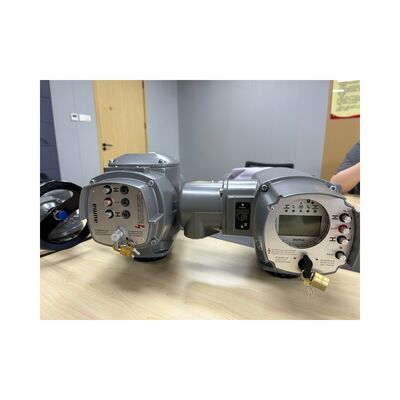

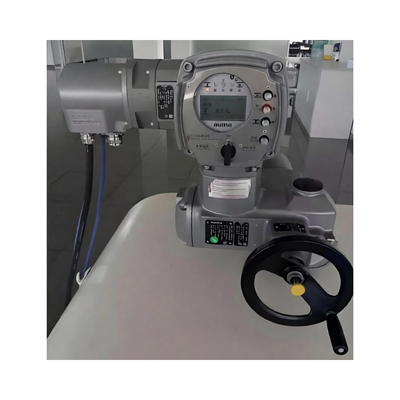

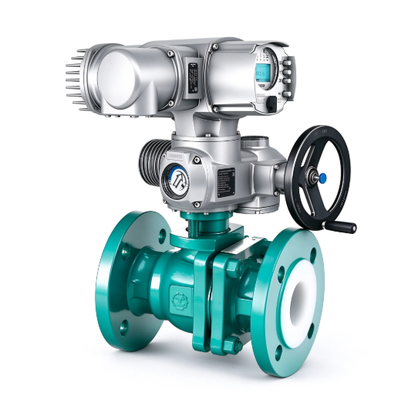

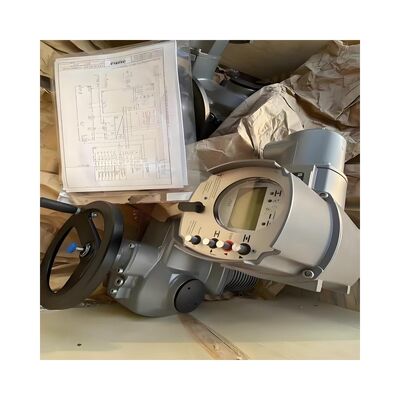

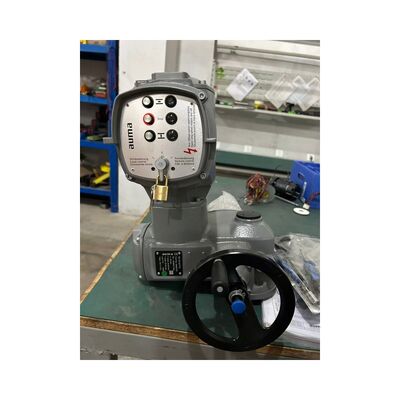

Actuador eléctrico de múltiples giros de la serie AUMA SA con mando para automatización de válvulas

Resumen del producto

El paquete de actuador eléctrico multivuelta AUMA Serie SA es un sistema completo de automatización de válvulas que combina el actuador multivuelta SA con controles de actuador integrales (serie AM o AC) en una sola unidad preensamblada y probada en fábrica. Se suministra como un paquete coordinado para acortar el tiempo de puesta en marcha y eliminar la necesidad de emparejar por separado el actuador, la unidad de control, los componentes de retroalimentación y las interfaces eléctricas. El paquete se centra en un robusto accionamiento de engranaje helicoidal con una salida de par de 10 Nm a 32.000 Nm y velocidades de salida de 4 rpm a 180 rpm, impulsado por motores de CA trifásica, CA monofásica o CC, según la configuración.La detección de límites y par está integrada, y la operación local es posible a través de un volante para anulación manual. El actuador se puede combinar con controles que van desde simples unidades ABIERTO-CERRADO hasta versiones microcontroladas con interfaz de bus de campo y registro de datos de operación.

La carcasa tiene clasificación IP67 de serie con IP68 disponible como opción, lo que proporciona protección contra el polvo, la entrada de agua y la inmersión temporal.El rango de temperatura ambiente de operación es de -30 °C a +70 °C, lo que hace que el paquete sea adecuado para entornos exteriores, de lavado y exigentes entornos industriales.La protección contra la corrosión cumple con los requisitos de la clase KS para aplicaciones de alta resistencia.Las opciones de control disponibles incluyen la serie AM para aplicaciones básicas de apertura-cierre y la serie AC para diagnósticos avanzados, comunicación de bus de campo (Profibus, Modbus, Foundation Fieldbus) y integración de gestión de activos. Las certificaciones pueden incluir ATEX, IECEx, FM y CSA para uso en áreas peligrosas, con capacidad SIL 2 y SIL 3 disponible para configuraciones seleccionadas.La serie SA se implementa ampliamente en el tratamiento de agua, la generación de energía, el petróleo y el gas, el procesamiento químico y las aplicaciones marinas donde la automatización confiable de válvulas y una larga vida útil son esenciales.

Especificaciones técnicas

Industria de aplicación

1. Tratamiento de agua y aguas residuales

2. Generación de energía (térmica, hidroeléctrica, nuclear)

3. Producción y transmisión de petróleo y gas

4. Procesamiento químico y petroquímico

5. Pulpa y papel

6. Minería y minerales

7. Construcción naval y marina

8. Procesamiento de alimentos y bebidas

Estas industrias requieren una automatización confiable de válvulas para tareas de apertura-cierre y posicionamiento en válvulas de compuerta, válvulas de globo, válvulas de mariposa y compuertas. La serie SA maneja operaciones de alto ciclo, instalaciones remotas y entornos de áreas peligrosas cuando se configura correctamente con los controles y certificaciones apropiados. El montaje adecuado, la calidad del aire (para accesorios neumáticos si se utilizan) y la protección eléctrica son importantes para la confiabilidad a largo plazo.

Problemas comunes

1. El actuador no responde al comando: verifique la alimentación de la unidad de control, la posición del interruptor selector (LOCAL/REMOTO) y el estado de la comunicación del bus de campo.

2. Indicación de falla de par durante la operación: verifique el asiento de la válvula, la alineación del vástago y la configuración del límite de par; reinicie mediante el botón RESET o el comando del bus de campo.

3. Disparo por falla térmica: la protección del motor se ha activado; permita un período de enfriamiento, verifique el ciclo de trabajo y la temperatura ambiente, verifique el dimensionamiento del motor.

4. El interruptor de límite no se activa: inspeccione el mecanismo de detección de límites, verifique la configuración de recorrido y busque obstrucciones mecánicas.

5. El volante no se acopla: verifique el mecanismo de anulación manual, verifique la posición de la palanca de desacoplamiento e inspeccione el engranaje interno.

6. Retroalimentación de posición incorrecta: recalibre el transmisor de posición, verifique el cableado del bucle de 4–20 mA y verifique la función del codificador.

7. La pantalla muestra un error de configuración: revise la configuración de los parámetros, verifique la configuración de la unidad de control con los datos de la válvula y reinicie.

8. Falla de comunicación del bus de campo: verifique el cableado del bus, la terminación, la dirección del dispositivo y la configuración del protocolo.

9. Entrada de humedad en la carcasa: inspeccione los sellos, los prensaestopas y el conector/enchufe; reemplace las juntas tóricas según sea necesario.

10. Deriva o caza de la válvula durante la operación de modulación: verifique la sintonización del control, asegúrese de que el actuador sea de la serie SAR para operación de modulación e inspeccione los requisitos de par de la válvula.

Modelos de reemplazo

AUMA Serie SAR (operación de modulación), AUMA Serie SQ (accionamiento parcial), AUMA Serie SAEx (a prueba de explosiones), AUMA Serie SA-UW (submarino), Rotork Serie IQ3, Rotork Serie IQT, SIPOS Serie 7, Limitorque Serie MX, EIM Serie TEC, Bernard Serie S, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1.
Nota de selección: confirme el requisito de par, la velocidad de salida, el estándar de fijación de la válvula (ISO 5210/DIN 3210), el tipo de unidad de control, el protocolo de comunicación y la certificación para áreas peligrosas antes del reemplazo.
