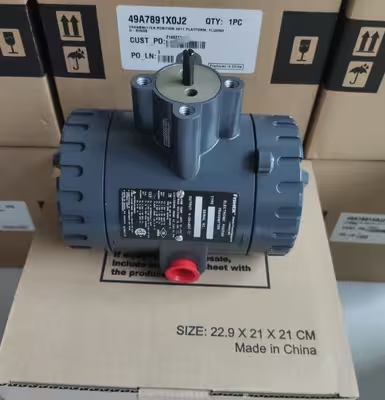

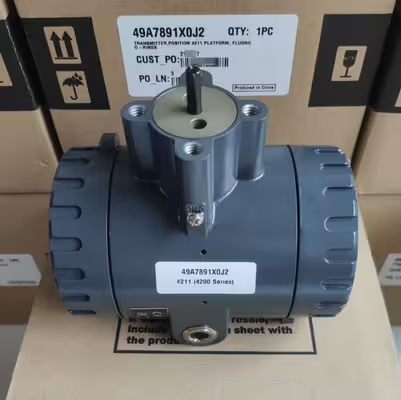

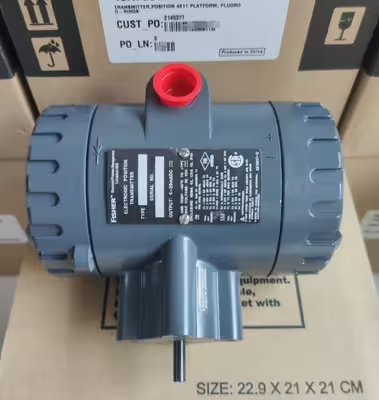

Reemplazo del Transmisor de Posición Electrónico Fisher 4210 / 4211
Descripción General del Producto
Los Fisher 4210 y 4211 son transmisores de posición electrónicos de la serie Fisher 4200. Fueron diseñados para detectar el movimiento de válvulas y otros equipos y proporcionar retroalimentación eléctrica relacionada con la posición.
Estos instrumentos utilizan un potenciómetro conectado mecánicamente para medir el movimiento. Dependiendo de la configuración, el equipo que se monitorea puede incluir válvulas rotativas, válvulas de vástago deslizante y otros dispositivos móviles compatibles.
Para las plantas que aún operan instrumentos 4210 o 4211, la principal pregunta de compra es a menudo si obtener el modelo original o pasar a un reemplazo más nuevo. El Fisher FIELDVUE 4400 es la dirección de reemplazo recomendada para la mayoría de las aplicaciones de la serie 4200, aunque la selección final debe basarse en la instalación real.
El estado del ciclo de vida es importante al planificar el mantenimiento. El 4210 está retirado para la mayoría de los pedidos, mientras que el 4211 solo se admite para pedidos nucleares bajo la actualización publicada del ciclo de vida.
Al buscar un reemplazo, proporcione la información completa del modelo y los detalles de la instalación. Esto ayuda a establecer si el instrumento original, una unidad de reemplazo o una configuración diferente es apropiada.
Especificaciones Técnicas
| Parámetro |
Fisher 4210 |
Fisher 4211 |
| Tipo de Producto |
Transmisor de Posición Electrónico |
Transmisor de Posición Electrónico |
| Familia de Productos |
Serie Fisher 4200 |
Serie Fisher 4200 |
| Detección de Posición |
Potenciómetro acoplado mecánicamente |
Potenciómetro acoplado mecánicamente |
| Aplicación |
Equipos rotativos y de vástago deslizante, según configuración |
Equipos rotativos y de vástago deslizante, según configuración |
| Disposición de Carrera |
Opciones de carrera estándar o larga, según configuración |
Opciones de carrera estándar o larga, según configuración |
| Función de Límite de Recorrido |
Disponible en configuraciones aplicables |
Alarmas electrónicas de límite de recorrido disponibles en configuraciones aplicables |
| Detalles Exactos de Salida |
Confirmar en la placa de identificación y la documentación del producto |
Confirmar en la placa de identificación y la documentación del producto |
| Estado del Ciclo de Vida |
Retirado para la mayoría de los pedidos |
Soportado solo para pedidos nucleares |
| Dirección de Reemplazo Recomendada |
FIELDVUE 4400, sujeto a compatibilidad |
FIELDVUE 4400, sujeto a compatibilidad |
Los 4210 y 4211 son instrumentos heredados con especificaciones dependientes de la configuración. Las clasificaciones eléctricas exactas, las disposiciones de salida, los rangos de recorrido y las aprobaciones deben confirmarse en la documentación del instrumento original.
Industria de Aplicación
Plantas de Procesos Existentes
Para instalaciones que operan equipos Fisher antiguos, los 4210 y 4211 pueden seguir siendo parte de un sistema de monitoreo de válvulas instalado. La planificación del reemplazo debe tener en cuenta el sistema de control existente y la disposición de montaje.
Petróleo y Gas
Puede requerirse retroalimentación de posición para instalaciones de válvulas de proceso y de aislamiento compatibles.
Química y Petroquímica
Los transmisores de posición heredados se pueden encontrar en equipos de proceso existentes donde los equipos de mantenimiento necesitan preservar la indicación de la posición de la válvula.
Generación de Energía
Los modelos se pueden encontrar en sistemas antiguos de monitoreo de válvulas industriales. El uso real depende del equipo instalado y la configuración.
Mantenimiento Industrial y Modernización
La aplicación más relevante para los modelos heredados suele ser el mantenimiento de instalaciones existentes, incluido el reemplazo de instrumentos, la adquisición de repuestos y las actualizaciones del sistema.
Para aplicaciones nucleares que involucran el 4211, los requisitos de adquisición y aprobación aplicables deben confirmarse antes de realizar el pedido o la sustitución.
Problemas Comunes
El Modelo Existente Ya No Está Generalmente Disponible
El 4210 ha sido retirado para la mayoría de los pedidos, y el 4211 tiene un estado restringido para pedidos nucleares. Confirme el ciclo de vida actual y las opciones de suministro antes de planificar el mantenimiento.
El Número de Modelo Original Está Incompleto
Un número de modelo parcial puede no identificar la configuración requerida. Verifique la placa de identificación completa, el código del producto, el cableado y las opciones instaladas.
La Retroalimentación de Posición Es Inestable
Para un instrumento existente basado en potenciómetro, inspeccione el acoplamiento mecánico, el montaje, el cableado y el equipo conectado. Se debe completar un diagnóstico antes de decidir que el transmisor necesita ser reemplazado.
El Reemplazo No Coincide con la Instalación Existente
El nuevo 4400 utiliza detección sin contacto, a diferencia de la disposición de potenciómetro acoplado mecánicamente de la serie 4200 más antigua. Por lo tanto, se deben verificar el kit de montaje, la matriz de imanes, el rango de recorrido y los requisitos de salida.
El Instrumento Original Tiene una Alarma de Límite
Confirme la función de la alarma de límite existente y cómo está conectada al sistema de control. Si reemplaza el instrumento con un 4400, verifique que la función de conmutación y la configuración requeridas estén disponibles.
Modelos de Reemplazo
El Transmisor de Posición Digital Fisher FIELDVUE 4400 es la dirección de reemplazo recomendada para la mayoría de los instrumentos de la serie Fisher 4200.
Fisher 4210
El 4210 está retirado para la mayoría de los pedidos. Para un proyecto de reemplazo, evalúe el FIELDVUE 4400 después de confirmar la configuración mecánica y eléctrica del instrumento original.
Fisher 4211
El 4211 solo se admite para pedidos nucleares bajo el estado del ciclo de vida publicado. Las aplicaciones nucleares requieren una revisión adecuada antes de cualquier sustitución. Para otras aplicaciones, el FIELDVUE 4400 puede evaluarse como una opción de reemplazo.
Fisher FIELDVUE 4400
El 4400 proporciona detección de posición sin contacto, retroalimentación de 4–20 mA, comunicación HART 7 e información de diagnóstico. No es un reemplazo directo automático para todas las instalaciones 4210 o 4211.
Antes de seleccionar el 4400, confirme:
- Número de modelo original completo
- Aplicación rotativa o de vástago deslizante
- Rango de recorrido y movimiento de la válvula
- Disposición de montaje existente
- Señal de salida requerida
- Requisitos de alarma o interruptor de límite
- Requisitos de comunicación
- Clasificación de área peligrosa
- Aprobaciones requeridas
- Compatibilidad del sistema de control
Por qué Comprar con Nosotros
Identificación de Modelos Heredados
Podemos revisar el número de modelo original, la placa de identificación y los detalles de la instalación para ayudar a identificar el producto requerido.
Planificación de Reemplazo
Para modelos descontinuados o restringidos, podemos ayudar a organizar la información necesaria para evaluar un reemplazo adecuado.
Suministro de Instrumentos Industriales
Nuestra gama de productos incluye transmisores de posición de válvulas, posicionadores de válvulas, válvulas de control, actuadores e instrumentación de procesos relacionada.
Revisión de Configuración
Nos enfocamos en las especificaciones que afectan la compatibilidad del reemplazo, incluido el montaje, el recorrido, la salida y las funciones opcionales.
Soporte de Adquisiciones Internacionales
Apoyamos a compradores extranjeros con consultas de productos, cotizaciones, coordinación de pedidos y arreglos de envío.
Stock y Tiempo de Entrega
La disponibilidad depende del modelo exacto y los requisitos de adquisición.
El Fisher 4210 está retirado para la mayoría de los pedidos. El 4211 solo se admite para pedidos nucleares bajo el estado del ciclo de vida publicado. El stock restante, las piezas de repuesto y las opciones de servicio deben confirmarse individualmente.
Para la mayoría de los proyectos de reemplazo compatibles, el FIELDVUE 4400 es la dirección recomendada. Su disponibilidad y tiempo de entrega dependen de la configuración seleccionada, los accesorios de montaje y la cantidad del pedido.
Por favor, proporcione el número de modelo completo y el destino para verificar las opciones disponibles.
