Entrada nominal del diámetro - hilo: | el 1/2” - 1 1/2” | el 1/2” - 1 1/2” | Entrada nominal del diámetro - reborde: | DN 15 - DN 25 | el 1/2” - 1" |
---|---|---|---|
₀ real del diámetro d del orificio: | 9 - 17,5 milímetros | 0,354 - 0,689 adentro | Área real del orificio un ₀: | 63.6 - 241 milímetros de ² | 0,099 - 0,374 en ² |
Presión: | 0.5 - barra 250 | 7,3 - 3626 psig | Entrada del grado del reborde: | PN 40 - PN 400 | CL150 - CL2500 |
Temperatura (de acuerdo con el EN del estruendo): | °C -45 a 150 | °F -49 a 302 | Temperatur (nach ASME): | °C -45 a 150 | °F -49 a 302 |
Cuerpo material del mercado: | 1,0619, 1,4408, 0,7043 | SA 216 WCB, SA 351 CF8M, Duktil GR. 60-40-18 | Cuerpo material de la entrada: | 1,4104, 1,4404 | SA 479 430, SA 479 316L |
Conexión de la válvula: | CRNA del hilo. al estruendo ISO 228-1, ISO 7-1/BS 21 o ASME B1.20.1, CRNA del reborde. al estruendo | Bramidos materiales (opcional): | Acero inoxidable y elastómero |
Tipo de la carga: | Por resorte | ||
Alta luz: | Tipo 462 válvula manorreductora,válvula manorreductora 250bar,1 |

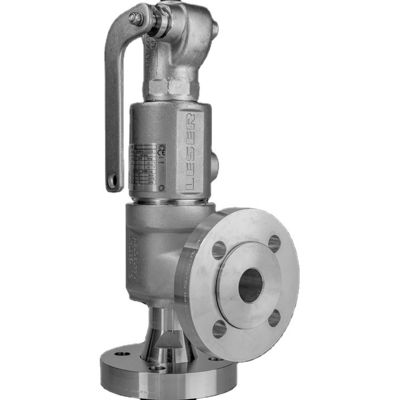

Tipo compacto 462 válvula del funcionamiento de seguridad por resorte de la presión
